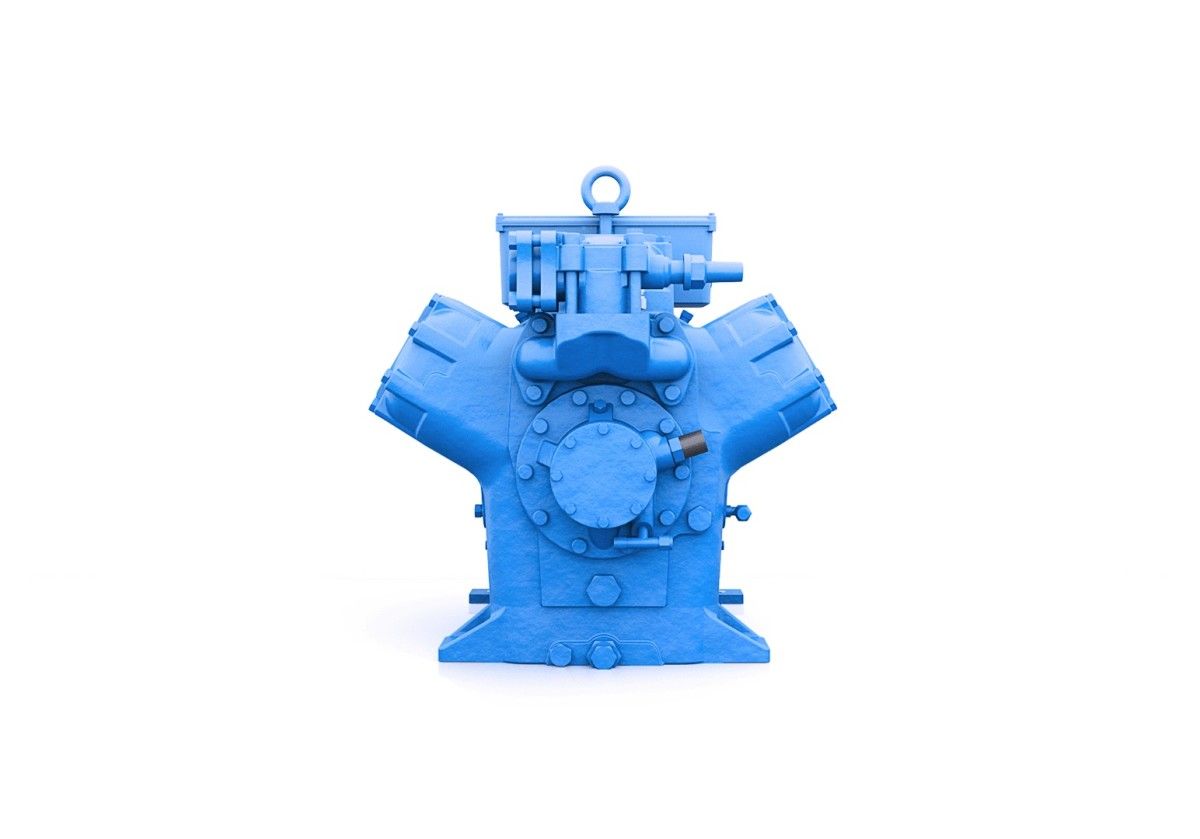

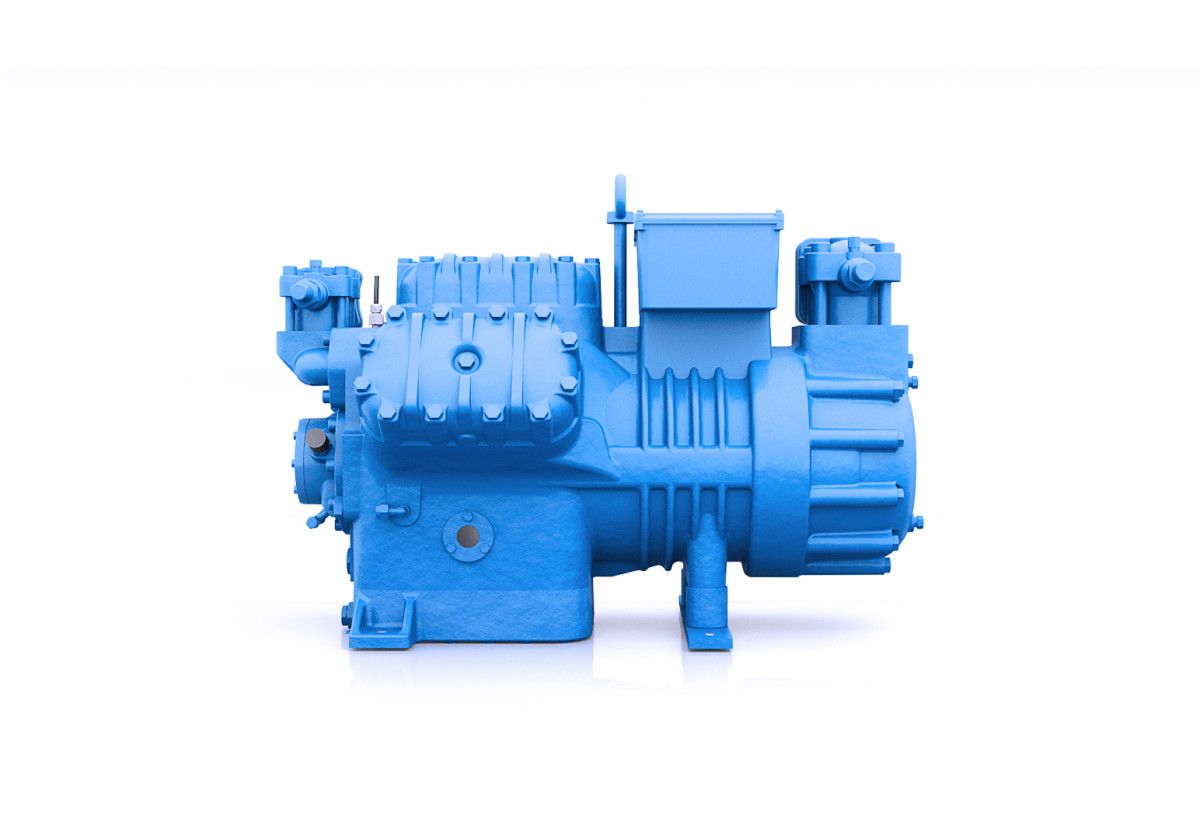

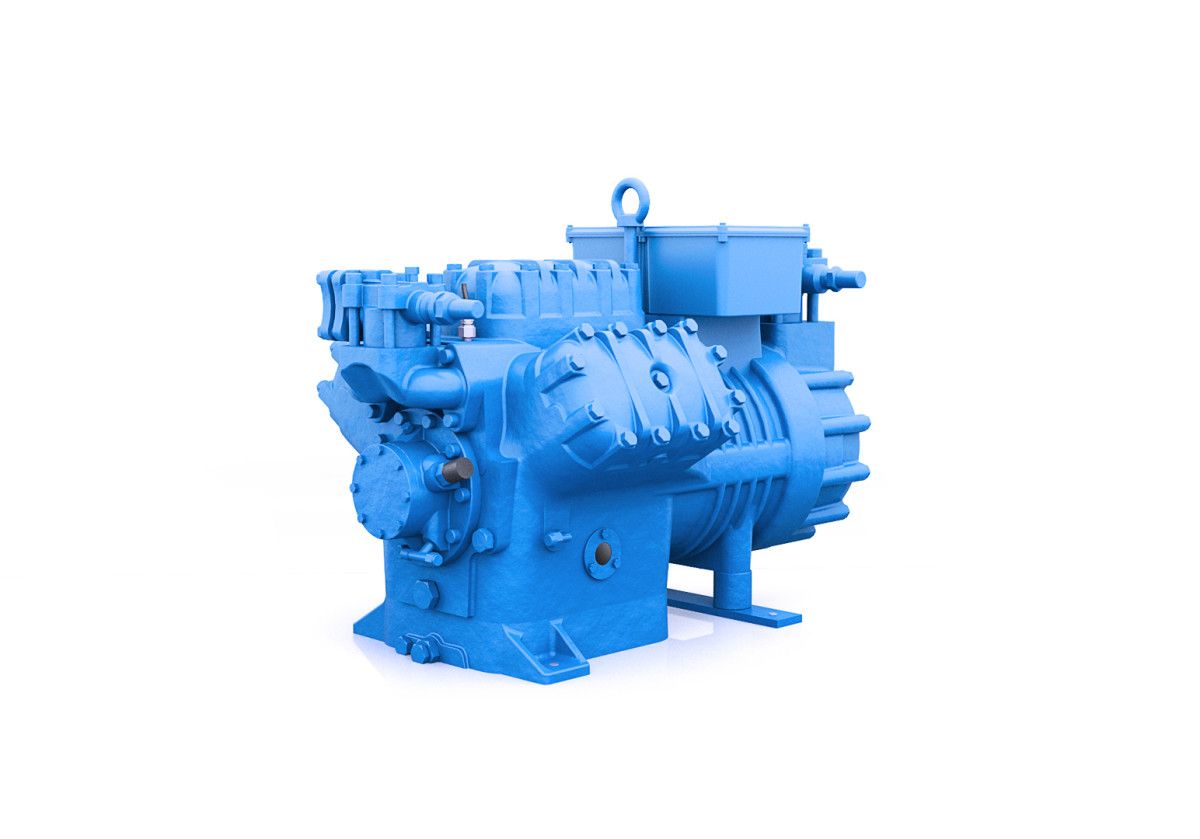

Компрессор Z 50-185 Y (Frascold)
Характеристики товара
Современный промышленный поршневой холодильный компрессор Frascold Z 50 - 185Y является полугерметичным оборудованием для средних температурных условий. Он способен функционировать при повышенном давлении и работать с хладагентами R22, R407C, R134a, R404a, R507. Компрессор обладает тепловой системой защиты, включающей цепь термодатчиков, установленных в обмотках электродвигателя и подключенных к электронному блоку Kriwan в клеммной коробке. Для соответствия реальным условиям эксплуатации и снижения числа запусков/остановок компрессора может производиться регулирование производительности с использованием головок регулирования производительности CC (опционально). Этот компрессор изготовлен по принципам "инверторной технологии" и предназначен для работы с частотными преобразователями в широком диапазоне: для моделей с масляным насосом на 6 цилиндров допустимы частоты от 30Гц до 70Гц с производительностью от 60% до 140%.
Комплектация компрессора Frascold Z 50 - 185Y серии Z включает:
- Электродвигатель с разделенными обмотками и PTC термодатчиками
- Блок контроля TOOECA11 (для мониторинга температуры обмоток двигателя и других функций)
- Принудительную смазку масляным насосом
- Дифференциальный прессостат давления масла DeltaP-II
- Наполнение маслом (POE)
- Датчик температуры нагнетания
- Вентили на всасывании и нагнетании
- Резиновые вибрационные изоляторы
- Заправку защитным газом (азот)
- Схему подключения на английском языке
- Упаковку: компрессор устанавливается на деревянном поддоне, верхняя часть покрыта картоном и обертывается стрейч-пленкой
Дополнительные опции:
- Опто-электронный контроль уровня масла
- Картерный нагреватель масла 230В/1/50-60Гц
- Регулятор уровня масла
- Регулятор производительности 230В/1/50-60Гц
- Разгрузка пуска
Стандартные аксессуары - Z50 - 185Y
Защитная упаковка, соответствующая транспортному средству
Датчик температуры слива PTC T00EC50-RIC
Электронное реле давления масла T00EC1630DRIC
Распределительная коробка IP65
Индикатор(ы) уровня масла
Электронный защитный и диагностический модуль INT69TML Диагностика T00ECA11D
Антивибрационные опоры (4 штуки)
Защитный заряд азота
Дополнительные аксессуары - Z50 - 185Y
Двигатель для работы с особым напряжением
Нагреватель масла
Контроль емкости CC
Контроль емкости RSH
Запуск без нагрузки US
Электронное предохранительное реле уровня масла T00WK252
Дополнительный электровентилятор охлаждения
Комплект впрыска жидкости
Комплект адаптера для выравнивания масла
USB адаптер для диагностики T00EC57
Модуль Bluetooth для диагностики T00EC69
Соединительный кабель Modbus T00EC65
Шлюз DP-Modbus T00EC59
Специальная краска
Расположение и соединения:
SV: Всасывающий вентиль mm 54
SV: Всасывающий вентиль inch 2 1/8"
DV: Нагнетательный вентиль mm 35
DV: Нагнетательный вентиль inch 1 3/8"
A: Длина mm 765
B: Ширина mm 509
C: Высота mm 457
D: Отверстия для крепежа mm 381
E: Отверстия для крепежа mm 305
F: Всасывающий вентиль mm 155
G: Всасывающий вентиль mm 386
H: Всасывающий вентиль mm 130
L: Нагнетательный вентиль mm 123
M: Нагнетательный вентиль mm 274
N: Нагнетательный вентиль mm 42
1: Разъем для высокого давления 1/8" NPT
2: Разъем для низкого давления 1/4" NPT
3: Заглушка (заправка масла) 3/8" GAS
4: Смотровое стекло уровня масла -
5: Место установки ТЭНа подогрева картера -
6: Заглушка (слив масла) 1/4" GAS
7: Разъем для клапана впрыска жидкости 1/4" NPT
8: Разъем для датчика впрыска жидкости 1/8" NPT
9: Разъем реле дифференциального давления масла (НД) 1/4" NPT
10: Разъем реле дифференциального давления масла (ВД) 1/4" SAE
11: Масляный фильтр 3/8" GAS
12: Заглушка возврата масла 1/4" NPT
14: Подключение датчика максимальной температуры нагнетания 1/8" NPT
15: Подключение электронного реле давления масла -
NP: Заводская этикетка на компрессоре -
Материалы для скачивания:
Технические характеристики компрессора Frascold
Инструкция по эксплуатации полугерметичных поршневых компрессоров Frascold
Каталог полугерметичных поршневых компрессоров Frascold
Декларация о соответствии компрессоров Frascold
Сертификат - ISO 9001-2015
Полезные ссылки
Аналоги компрессоров
| Dorin | Объемн. пр-сть, м3/ч | Frascold | Объемн. пр-сть, м3/ч | Daming | Объемн. пр-сть, м3/ч | Брейзер | Объемн. пр-сть, м3/ч |
| A05-4Y | 3,95 | ||||||
| H51CS | 4,42 | A05-5Y | 4,93 | ||||
| H80CC | 4,42 | A07-5Y | 4,93 | ||||
| H80CS | 5,37 | A07-6Y | 5,47 | ||||
| H101CC | 5,37 | A1-6Y | 5,47 | ||||
| H101CS | 6,71 | A1-7Y | 6,91 | ||||
| H151CC | 6,71 | A1.5-7Y | 6,91 | ||||
| H151CS | 7,5 | A1-7Y | 6,91 | ||||
| A1.5-8Y | 7,65 | ||||||
| H181CC | 7,5 | B1.5-9.1Y | 8,96 | ||||
| H181CS | 9,16 | B1.5-10.1Y | 9,88 | ||||
| H201CC | 9,16 | B2-10.1Y | 9,88 | ||||
| H201CS | 9,88 | B1.5-10.1Y | 9,88 | ||||
| D2-11.1Y | 11,26 | ||||||
| H221CC | 9,88 | B2-10.1Y | 9,88 | ||||
| D2-13.1Y | 13,15 | ||||||
| H221CS | 10,61 | B1.5-10.1Y | 9,88 | ||||
| H251CC | 10,61 | D2-11.1Y | 11,26 | ||||
| H251CS | 11,64 | B1.5-10.1Y | 9,88 | ||||
| H281CC | 11,64 | D2-11.1Y | 11,26 | ||||
| H281SB | 13,23 | D2-15.1Y | 15,36 | ||||
| H281CS | 13,23 | D2-15.1Y | 15,36 | ||||
| H290CS | 14,74 | D2-15.1Y | 15,36 | ||||
| H300CC | 14,74 | D3-13.1Y | 13,15 | ||||
| H300CS | 15,94 | D2-15.1Y | 15,36 | ||||
| H350CC | 15,94 | D3-15.1Y | 15,36 | ||||
| D4-16.1Y | 16,4 | ||||||
| H350SB | 17,53 | D3-18.1Y | 17,93 | БР4H-3.2-18 | 18,1 | ||
| H380CC | 17,53 | D4-18.1Y | 17,93 | БР4C-5.2-18 | 18,1 | ||
| H380SB | 19,53 | D3-19.1Y | 19,12 | ||||
| H390CS | 19,53 | D4-19.1Y | 19,12 | RFC4D-3.2 | 18,1 | ||
| H392CS | 23,31 | Q4-21.1Y | 21,18 | ||||
| H355CS | 19,29 | D4-19.1Y | 19,12 | ||||
| H405CC | 19,29 | Q5-21.1Y | 21,8 | RFC4G-5.2 | 18,1 | ||
| H405CS | 23,13 | Q4-24.1Y | 23,91 | RFC4D-4.2 | 22,7 | БР4H-4.2-22 | 22,7 |
| H505CC | 23,13 | Q5-24.1Y | 23,6 | RFC4G-6.2 | 22,7 | БР4C-6.2-22 | 22,7 |
| H505CS | 27,33 | Q5-28.1Y | 28,02 | RFC4D-5.2 | 26,8 | БР4H-5.2-27 | 26,8 |
| H705CC | 27,33 | Q7-28.1Y | 28,02 | RFC4G-7.2 | 26,8 | БР4C-7.2-27 | 26,8 |
| H705CS | 31,88 | Q5-33.1Y | 32,66 | RFC4D-6.2 | 32,5 | БР4H-6.2-32 | 32,5 |
| H755CC | 31,88 | Q7-33.1Y | 32,66 | RFC4G-9.2 | 32,5 | БР4C-9.2-32 | 32,5 |
| H551CS | 27,33 | Q5-28.1Y | 28,02 | ||||
| H701CC | 27,33 | Q7-28.1Y | 28,02 | ||||
| H701CS | 31,88 | S5-33Y | 32,8 | ||||
| Q5-33.1Y | 32,66 | ||||||
| Q7-36.1Y | 35,86 | ||||||
| H751CC | 31,88 | S7-33Y | 32,8 | ||||
| Q7-33.1Y | 32,66 | ||||||
| Q9-36.1Y | 35,86 | ||||||
| H751CS | 38,06 | Q9-39.1Y | 38,57 | БР4Н-6.2-35 | 34,7 | ||
| S8-42Y | 41,32 | ||||||
| H1002CC | 38,06 | Q10-39.1Y | 38,57 |
