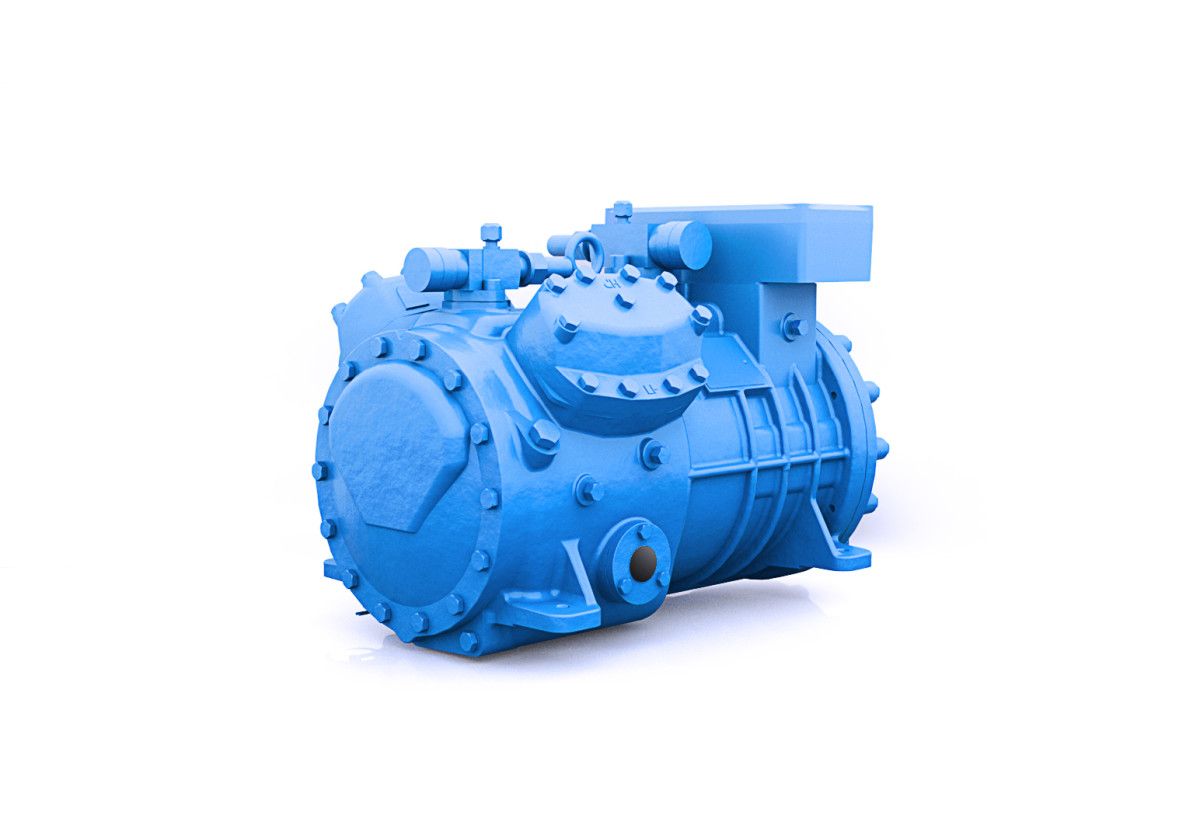

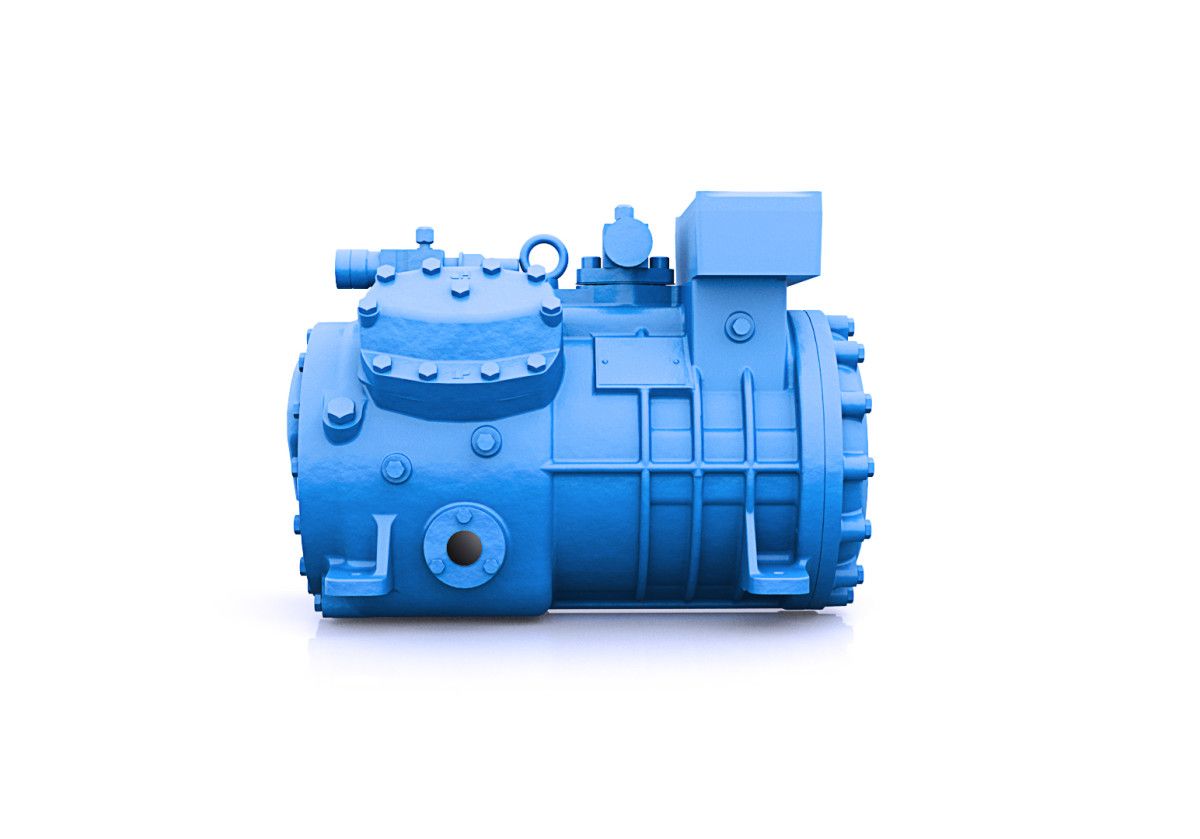

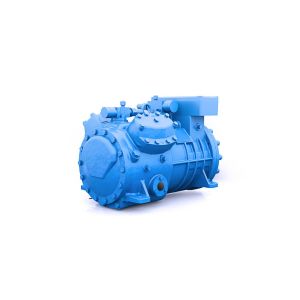

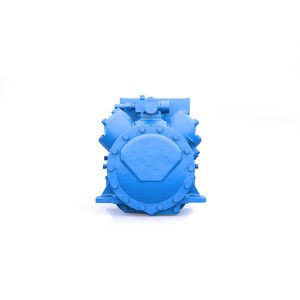

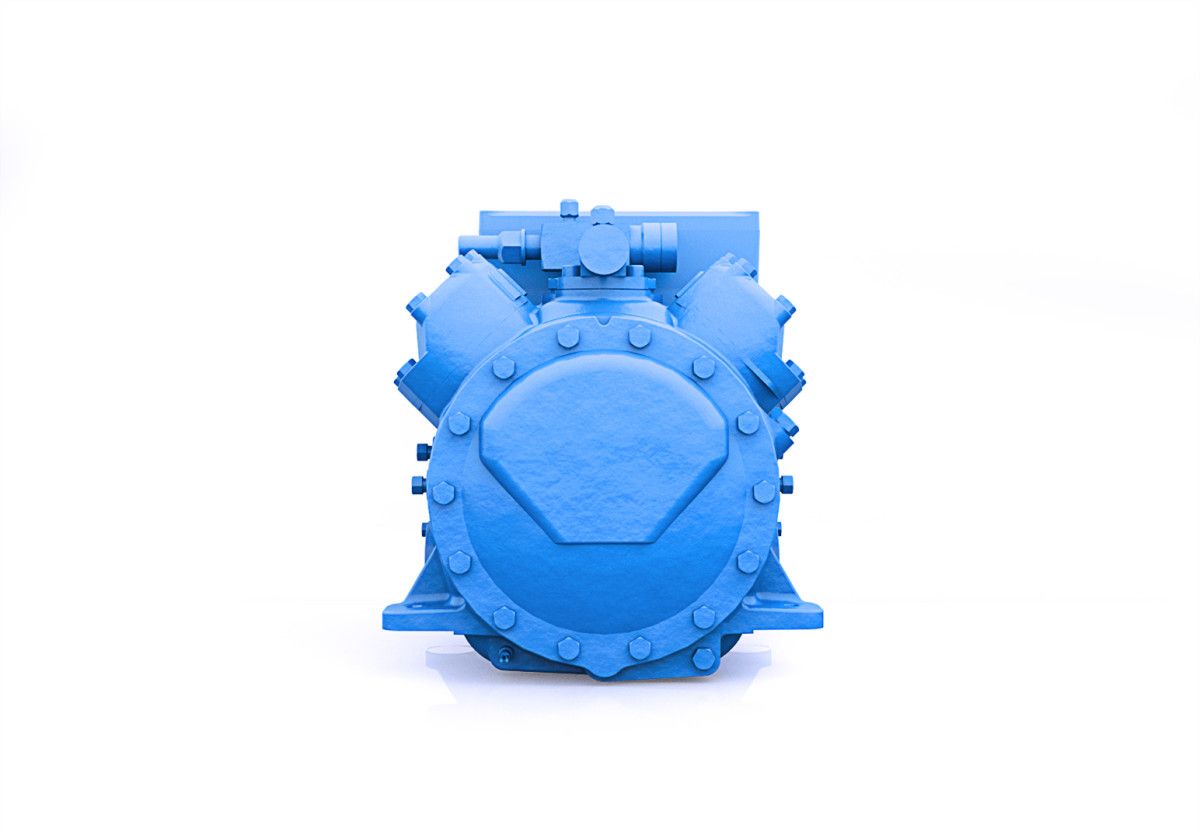

Компрессор Q 9-39.1 Y (Frascold)
Характеристики товара
Современный промышленный поршневой холодильный компрессор Frascold Q 9 - 39.1Y представляет собой полугерметичное устройство для работы в среднетемпературных условиях. Он способен функционировать при повышенном давлении и использовать хладагенты R22, R407C, R134a, R404a, R507. Компрессор оснащен тепловой системой защиты, включающей цепь термодатчиков, установленных в обмотках электродвигателя и связанных с электронным блоком Kriwan, размещенным в клеммной коробке. Регулирование производительности может быть реализовано с помощью головок CC (опционально), что позволяет лучше соответствовать холодопроизводительности реальным условиям эксплуатации и уменьшить количество циклов запуска/остановки компрессора. Модель выполнена по принципам "инверторной технологии" и способна работать с частотными преобразователями в широком диапазоне: для компрессоров без масляного насоса с 4 цилиндрами допустимы частоты от 25Гц до 87Гц с производительностью от 50% до 174%, а для компрессоров с масляным насосом с 4 цилиндрами - допустимы частоты от 30Гц до 70Гц с производительностью от 60% до 140%.
Комплект поставки компрессора Frascold Q 9 - 39.1Y серии Q включает:
- Электродвигатель непосредственного включения с PTC термодатчиками
- Блок контроля TOOECA01 (для мониторинга температуры обмоток двигателя)
- Наполнение маслом (POE)
- Вентили на всасывании и нагнетании
- Резиновые вибрационные изоляторы
- Заправку защитным газом (азот)
- Схему подключения на английском языке
- Упаковку: компрессор устанавливается на деревянный поддон, верхняя часть покрыта картоном и обертывается стрейч-пленкой
Дополнительные опции:
- Датчик температуры нагнетания
- Опто-электронное управление уровнем масла
- Картерный нагреватель масла 230В/1/50-60Гц
- Регулятор уровня масла
- Регулятор производительности 230В/1/50-60Гц
- Разгрузка запуска
Этот измененный текст содержит информацию о характеристиках компрессора Frascold Q 9 - 36.1Y более лаконично и понятно, сохранив основные данные о его технических особенностях.
Номин. мощн-ть двигателя HP 9
Номин. мощн-ть двигателя kW 6,7
Объемная произв-ть @ (1450 rpm - 50 Hz) m³/h 38,6
Объемная произв-ть @ (1740 rpm - 60 Hz) m³/h 46,3
Электропитание V/ph/Hz/Connection 400/3/50/DOL-STAR
MRA A 22,2
LRA A 96,8
LRA DOL A null
Электропитание V/ph/Hz/Connection 230/3/50/DOL-DELTA
MRA A 38,6
LRA A 168
LRA DOL A null
макс частота эл. сети Hz 87
мин частота эл. сети Hz 25
Вес нетто kg 83
Холодильное масло FRASCOLD POE32
Заправка маслом l 1,6
Максимальное рабочее давление HP bar 30
Максимальное статическое давление BP bar 20,5
Ступень произв-ти % 100-75-50
Стандартные аксессуары - Q9-39.1Y
Краны подачи и слива с соединением под сварку
Защитная упаковка, соответствующая транспортному средству
Распределительная коробка IP56
Индикатор(ы) уровня масла
Электронный защитный модуль INT69 T00ECA01A
Антивибрационные опоры (4 штуки)
Защитный заряд азота
Дополнительные аксессуары - Q9-39.1Y
Двигатель для работы с особым напряжением
Нагреватель масла
Контроль емкости CC
Контроль емкости RSH
Запуск без нагрузки US
Дополнительный электровентилятор охлаждения
Комплект впрыска жидкости
Комплект адаптера для выравнивания масла
USB адаптер для диагностики T00EC57
Модуль Bluetooth для диагностики T00EC69
Соединительный кабель Modbus T00EC65
Шлюз DP-Modbus T00EC59
Специальная краска
Расположение и соединения:
SV: Всасывающий вентиль mm 28,6
SV: Всасывающий вентиль inch 1 1/8"
DV: Нагнетательный вентиль mm 19
DV: Нагнетательный вентиль inch 3/4"
A: Длина mm 449
B: Ширина mm 286
C: Высота mm 325
D: Отверстия для крепежа mm 312
E: Отверстия для крепежа mm 246
F: Всасывающий вентиль mm 203
G: Всасывающий вентиль mm 258
H: Всасывающий вентиль mm 53
L: Нагнетательный вентиль mm 123
M: Нагнетательный вентиль mm 239
N: Нагнетательный вентиль mm 12
1: Разъем для высокого давления 1/8" NPT
2: Разъем для низкого давления 1/8" NPT
3: Заглушка (заправка масла) 1/4" GAS
4: Смотровое стекло уровня масла -
5: Место установки ТЭНа подогрева картера -
6: Заглушка (слив масла) M8 x 22
7: Разъем для клапана впрыска жидкости 1/8" NPT
8: Разъем для датчика впрыска жидкости 1/8" NPT
12: Заглушка возврата масла 1/8" NPT
14: Подключение датчика максимальной температуры нагнетания 1/8" NPT
16: Заглушка давления в картере 1/8" NPT
NP: Заводская этикетка на компрессоре -
Материалы для скачивания:
Технические характеристики компрессора Frascold
Инструкция по эксплуатации полугерметичных поршневых компрессоров Frascold
Каталог полугерметичных поршневых компрессоров Frascold
Декларация о соответствии компрессоров Frascold
Сертификат - ISO 9001-2015
Полезные ссылки
Аналоги компрессоров
| Dorin | Объемная пр-сть, м3/ч | Frascold | Объемная пр-сть, м3/ч | Daming | Объемная пр-сть, м3/ч | Брейзер | Объемная пр-сть, м3/ч |
| A05-4Y | 3,95 | ||||||
| H51CS | 4,42 | A05-5Y | 4,93 | ||||
| H80CC | 4,42 | A07-5Y | 4,93 | ||||
| H80CS | 5,37 | A07-6Y | 5,47 | ||||
| H101CC | 5,37 | A1-6Y | 5,47 | ||||
| H101CS | 6,71 | A1-7Y | 6,91 | ||||
| H151CC | 6,71 | A1.5-7Y | 6,91 | ||||
| H151CS | 7,5 | A1-7Y | 6,91 | ||||
| A1.5-8Y | 7,65 | ||||||
| H181CC | 7,5 | B1.5-9.1Y | 8,96 | ||||
| H181CS | 9,16 | B1.5-10.1Y | 9,88 | ||||
| H201CC | 9,16 | B2-10.1Y | 9,88 | ||||
| H201CS | 9,88 | B1.5-10.1Y | 9,88 | ||||
| D2-11.1Y | 11,26 | ||||||
| H221CC | 9,88 | B2-10.1Y | 9,88 | ||||
| D2-13.1Y | 13,15 | ||||||
| H221CS | 10,61 | B1.5-10.1Y | 9,88 | ||||
| H251CC | 10,61 | D2-11.1Y | 11,26 | ||||
| H251CS | 11,64 | B1.5-10.1Y | 9,88 | ||||
| H281CC | 11,64 | D2-11.1Y | 11,26 | ||||
| H281SB | 13,23 | D2-15.1Y | 15,36 | ||||
| H281CS | 13,23 | D2-15.1Y | 15,36 | ||||
| H290CS | 14,74 | D2-15.1Y | 15,36 | ||||
| H300CC | 14,74 | D3-13.1Y | 13,15 | ||||
| H300CS | 15,94 | D2-15.1Y | 15,36 | ||||
| H350CC | 15,94 | D3-15.1Y | 15,36 | ||||
| D4-16.1Y | 16,4 | ||||||
| H350SB | 17,53 | D3-18.1Y | 17,93 | БР4H-3.2-18 | 18,1 | ||
| H380CC | 17,53 | D4-18.1Y | 17,93 | БР4C-5.2-18 | 18,1 | ||
| H380SB | 19,53 | D3-19.1Y | 19,12 | ||||
| H390CS | 19,53 | D4-19.1Y | 19,12 | RFC4D-3.2 | 18,1 | ||
| H392CS | 23,31 | Q4-21.1Y | 21,18 | ||||
| H355CS | 19,29 | D4-19.1Y | 19,12 | ||||
| H405CC | 19,29 | Q5-21.1Y | 21,8 | RFC4G-5.2 | 18,1 | ||
| H405CS | 23,13 | Q4-24.1Y | 23,91 | RFC4D-4.2 | 22,7 | БР4H-4.2-22 | 22,7 |
| H505CC | 23,13 | Q5-24.1Y | 23,6 | RFC4G-6.2 | 22,7 | БР4C-6.2-22 | 22,7 |
| H505CS | 27,33 | Q5-28.1Y | 28,02 | RFC4D-5.2 | 26,8 | БР4H-5.2-27 | 26,8 |
| H705CC | 27,33 | Q7-28.1Y | 28,02 | RFC4G-7.2 | 26,8 | БР4C-7.2-27 | 26,8 |
| H705CS | 31,88 | Q5-33.1Y | 32,66 | RFC4D-6.2 | 32,5 | БР4H-6.2-32 | 32,5 |
| H755CC | 31,88 | Q7-33.1Y | 32,66 | RFC4G-9.2 | 32,5 | БР4C-9.2-32 | 32,5 |
| H551CS | 27,33 | Q5-28.1Y | 28,02 | ||||
| H701CC | 27,33 | Q7-28.1Y | 28,02 | ||||
| H701CS | 31,88 | S5-33Y | 32,8 | ||||
| Q5-33.1Y | 32,66 | ||||||
| Q7-36.1Y | 35,86 | ||||||
| H751CC | 31,88 | S7-33Y | 32,8 | ||||
| Q7-33.1Y | 32,66 | ||||||
| Q9-36.1Y | 35,86 | ||||||
| H751CS | 38,06 | Q9-39.1Y | 38,57 | БР4Н-6.2-35 | 34,7 | ||
| S8-42Y | 41,32 | ||||||
| H1002CC | 38,06 | Q10-39.1Y | 38,57 | БР4С-10.2-35 | 34,7 | ||
