Компрессор H 701 CC (Dorin)

Каталог / Холодильные компрессора / Dorin / Поршневые компрессора Dorin

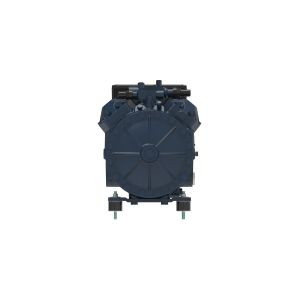

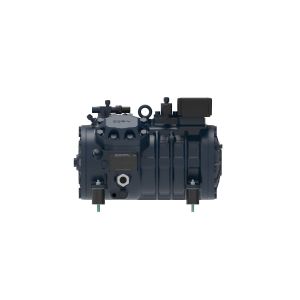

Компрессор H 701 CC (Dorin)
previewpreviewpreview

Характеристики товара

Артикул:
14274
Остаток на складе:
0
Серия:
H
Производитель:
Dorin
Наличие:
под заказ
171 677 руб.
– +
  • Описание
  • Технические характеристики
  • Размеры
  • Дополнительная Информация
  • Аналоги
  • Отзывы
Полугерметичный компрессор Dorin H3 H701CC отвечает современным стандартам и требованиям к продукции — пониженный уровень шума, экономичен, надежен, эффективен. В холодильной промышленности данный компрессор используют для создания холодильных централей разного масштаба: от небольших холодильных камер до комплексного оборудования для крупных магазинных сетей.




Характеристика


Производитель Dorin

Модель H3
Тип компрессора Полугерметичный поршневой
Назначение компрессора Высокотемпературный (кондиционирование)
Регулирование производительности Нет
Электропитание компрессора 3 фазы/380 В/50 Гц
Диапазон холодопроизводительности (EN 12900), кВт 20-25
Холодопроизводительность (EN 12900), кВт 24,3
Высота, мм 388
Длина, мм 480
Ширина, мм 300
Масса нетто, кг 91
Количество масла, л 2
Хладагент R-407С, R-404а, R-507, R134a, R22, R407F
Присоединение линии всасывания 28 мм
Присоединение линии нагнетания 22 мм




Расположение и соединения:



A - Смотр. стекло по маслу
B - Заглушка (заправка маслом)
C - Заглушка (всасывание)
D - Заглушка (нагнетание)
E - Заглушка (слив масла)
F - ТЭН подогрева масла
G - Заглушка (возвр. масла)
DL - Вентиль (нагнетание)
SL - Вентиль (всасывание)

Материалы для скачивания:



Каталог дорин 2024

Каталог дорин 2018
Инструкция по эксплуатации

Декларация на оборудование



Деталлировка компрессора Dorin:





Запасные части для компрессоров Dorin серии H35





№ Описание Код Модель
H 401 CS H 451 CC H 451 CS H 551 CC H 551 CS H 701 CC H 701 CS H 751 CC H 751 CS H 1002 CC H 801 CS H 1003 CC
010

Диск

отражателя

масла

 1MKD038 1 1 1 1 1 1 1 1 1 1 1 1
020 Колен.вал 1MKA255 1 1 1 1 1 - 1 - - - - -
020 Колен.вал 1MKA256 - - - - - 1 - 1 1 - - -
020 Колен.вал 1MKA257 - - - - - - - - - 1 - -
020 Колен.вал 1MKA258 - - - - - - - - - - 1 -
020 Колен.вал 1MKA259 - - - - - - - - - - - 1
030 Поршневая группа D.42 1MCDB72 4 4 - - - - - - - - - -
030 Поршневая группа D.46 1MCDB73 - - 4 4 - - - - - - - -
030  Поршневая группа D.50 1MCDB74 - - - - 4 4 - - - - - -
030 Поршневая группа D.54 1MCDB75 - - - - - - 4 4 - - - -
030 Поршневая группа D.59 1MCDB76 - - - - - - - - 4 4 - -
030 Поршневая группа D.61 1MCDB77 - - - - - - - - - - 4 4
040

Втулки

полный

набор

 1CKJ028 1 1 1 1 1 1 1 1 1 1 1 1
050

Виброопоры

4 шт

 1CC5042 1 1 1 1 1 1 1 1 1 1 1 1
060 Клапанная доска 1PKP055 2 2 - - - - - - - - - -
060 Клапанная доска 1PKP056 - - 2 2 - - - - - - - -
060 Клапанная доска 1PKP057 - - - - 2 2 - - - - - -
060 Клапанная доска 1PKP058 - - - - - - 2 2 - - - -
060 Клапанная доска 1PKP059 - - - - - - - - 2 2 - -
060 Клапанная доска 1PKP060 - - - - - - - - - - 2 2
070 Смотровое стекло 1CCQ501** 1 1 1 1 1 1 1 1 1 1 1 1
070 Смотровое стекло 1CCQ010* 1 1 1 1 1 1 1 1 1 1 1 1
080 Вентиль 1RKC055 1 1 1 1 - - - - - - - -
080 Вентиль 1RKA030 - - - - 1 1 1 1 1 1 1 1
090 Вентиль всас.  1RKA065 1 1 - - - - - - - - - -
090 Вентиль всас.  1RKA066 - - 1 1 1 1 1 1 - - - -
090 Вентиль всас.  1RKA067 - - - - - - - - 1 1 1 1
100 Клеммник+коробка 1RKJ008 1 1 1 1 1 1 1 1 1 1 1 1
110

Ротор-статор

4HP 50Hz

 1RKK115 1 - 1 - - - - - - - - -
110

Ротор-статор

5HP 50Hz

 1RKK116 - 1 - 1 1 - 1 - - - - -
110

Ротор-статор

7.5HP 50Hz

 1RKK117 - - - - - 1 - 1 1 - 1 -
110

Ротор-статор

9HP 50Hz

 1RKK118 - - - - - - - - - 1 - 1
110

Ротор-статор

4.8HP 60Hz

 1RKK119 1 - 1 - - - - - - - - -
110

Ротор-статор

6HP 60Hz

 1RKK120 - 1 - 1 1   1 - - - - -

Аналоги компрессоров



Dorin Объемн. пр-сть, м3/ч Frascold Объемн. пр-сть, м3/ч Daming Объемн. пр-сть, м3/ч Брейзер Объемн. пр-сть, м3/ч
    A05-4Y 3,95
H51CS 4,42 A05-5Y 4,93
H80CC 4,42 A07-5Y 4,93
H80CS 5,37 A07-6Y 5,47
H101CC 5,37 A1-6Y 5,47
H101CS 6,71 A1-7Y 6,91
H151CC 6,71 A1.5-7Y 6,91
H151CS 7,5 A1-7Y 6,91
    A1.5-8Y 7,65
H181CC 7,5 B1.5-9.1Y 8,96
H181CS 9,16 B1.5-10.1Y 9,88
H201CC 9,16 B2-10.1Y 9,88
H201CS 9,88 B1.5-10.1Y 9,88
    D2-11.1Y 11,26
H221CC 9,88 B2-10.1Y 9,88
    D2-13.1Y 13,15
H221CS 10,61 B1.5-10.1Y 9,88
H251CC 10,61 D2-11.1Y 11,26
H251CS 11,64 B1.5-10.1Y 9,88
H281CC 11,64 D2-11.1Y 11,26
H281SB 13,23 D2-15.1Y 15,36
H281CS 13,23 D2-15.1Y 15,36
H290CS 14,74 D2-15.1Y 15,36
H300CC 14,74 D3-13.1Y 13,15
H300CS 15,94 D2-15.1Y 15,36
H350CC 15,94 D3-15.1Y 15,36
D4-16.1Y 16,4
H350SB 17,53 D3-18.1Y 17,93     БР4H-3.2-18 18,1
H380CC 17,53 D4-18.1Y 17,93     БР4C-5.2-18 18,1
H380SB 19,53 D3-19.1Y 19,12
H390CS 19,53 D4-19.1Y 19,12 RFC4D-3.2 18,1
H392CS 23,31 Q4-21.1Y 21,18
H355CS 19,29 D4-19.1Y 19,12
H405CC 19,29 Q5-21.1Y 21,8 RFC4G-5.2 18,1
H405CS 23,13 Q4-24.1Y 23,91 RFC4D-4.2 22,7 БР4H-4.2-22 22,7

H505CC 23,13 Q5-24.1Y 23,6 RFC4G-6.2 22,7 БР4C-6.2-22 22,7
H505CS 27,33 Q5-28.1Y 28,02 RFC4D-5.2 26,8 БР4H-5.2-27 26,8
H705CC 27,33 Q7-28.1Y 28,02 RFC4G-7.2 26,8 БР4C-7.2-27 26,8
H705CS 31,88 Q5-33.1Y 32,66 RFC4D-6.2 32,5 БР4H-6.2-32 32,5
H755CC 31,88 Q7-33.1Y 32,66 RFC4G-9.2 32,5 БР4C-9.2-32 32,5
H551CS 27,33 Q5-28.1Y 28,02
H701CC 27,33 Q7-28.1Y 28,02
H701CS 31,88 S5-33Y 32,8
Q5-33.1Y 32,66
Q7-36.1Y 35,86
H751CC 31,88 S7-33Y 32,8
Q7-33.1Y 32,66
Q9-36.1Y 35,86
H751CS 38,06 Q9-39.1Y 38,57     БР4Н-6.2-35 34,7
S8-42Y 41,32
H1002CC 38,06 Q10-39.1Y 38,57
