Компрессор Z 50-140 Y (Frascold)

Каталог / Холодильные компрессора / Frascold / Поршневые компрессора Frascold

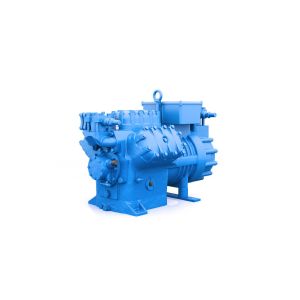

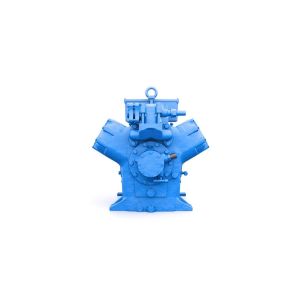

Компрессор Z 50-140 Y (Frascold)
– 20 %
previewpreviewpreview

Характеристики товара

Артикул:
93220
Остаток на складе:
2
Масса, кг:
240
Наличие:
в наличии
629 420 руб. 503 536 руб.
– +
  • Описание
  • Технические характеристики
  • Размеры
  • Дополнительная Информация
  • Аналоги
  • Отзывы

      Современный промышленный поршневой холодильный компрессор Frascold Z 50 - 140Y является полугерметичным оборудованием для средних температурных условий. Он способен функционировать при повышенном давлении и работать с хладагентами R22, R407C, R134a, R404a, R507. Компрессор обладает тепловой системой защиты, включающей цепь термодатчиков, установленных в обмотках электродвигателя и подключенных к электронному блоку Kriwan в клеммной коробке. Для соответствия реальным условиям эксплуатации и снижения числа запусков/остановок компрессора может производиться регулирование производительности с использованием головок регулирования производительности CC (опционально). Этот компрессор изготовлен по принципам "инверторной технологии" и предназначен для работы с частотными преобразователями в широком диапазоне: для моделей с масляным насосом на 6 цилиндров допустимы частоты от 30Гц до 70Гц с производительностью от 60% до 140%.


Комплектация компрессора Frascold Z 50 - 140Y серии Z включает:



- Электродвигатель с разделенными обмотками и PTC термодатчиками
- Блок контроля TOOECA11 (для мониторинга температуры обмоток двигателя и других функций)
- Принудительную смазку масляным насосом
- Дифференциальный прессостат давления масла DeltaP-II
- Наполнение маслом (POE)
- Датчик температуры нагнетания
- Вентили на всасывании и нагнетании
- Резиновые вибрационные изоляторы
- Заправку защитным газом (азот)
- Схему подключения на английском языке
- Упаковку: компрессор устанавливается на деревянном поддоне, верхняя часть покрыта картоном и обертывается стрейч-пленкой



Дополнительные опции:



- Опто-электронный контроль уровня масла
- Картерный нагреватель масла 230В/1/50-60Гц
- Регулятор уровня масла
- Регулятор производительности 230В/1/50-60Гц
- Разгрузка пуска



Технические данные - Z50 - 140Y

кол-во цилиндров 6
Номин. мощн-ть двигателя HP 50
Номин. мощн-ть двигателя kW 37,3
Объемная произв-ть @ (1450 rpm - 50 Hz) m³/h 139,7
Объемная произв-ть @ (1740 rpm - 60 Hz) m³/h 167,6
Электропитание V/ph/Hz/Connection 400/3/50/PWS
MRA A 79,5
LRA A 188,6
LRA DOL A 321,4
Электропитание V/ph/Hz/Connection null
MRA A null
LRA A null
LRA DOL A null
макс частота эл. сети Hz 70
мин частота эл. сети Hz 30
Вес нетто kg 244
Холодильное масло FRASCOLD POE68
Заправка маслом l 7,2
Максимальное рабочее давление HP bar 30
Максимальное статическое давление BP bar 20,5
Ступень произв-ти % 100-83-67-50
Стандартные аксессуары - Z50 - 140Y

Краны подачи и слива с соединением под сварку
Защитная упаковка, соответствующая транспортному средству
Датчик температуры слива PTC T00EC50-RIC
Электронное реле давления масла T00EC1630DRIC
Распределительная коробка IP65
Индикатор(ы) уровня масла
Электронный защитный и диагностический модуль INT69TML Диагностика T00ECA11D
Антивибрационные опоры (4 штуки)
Защитный заряд азота

Дополнительные аксессуары - Z50 - 140Y

Двигатель для работы с особым напряжением
Нагреватель масла
Контроль емкости CC
Контроль емкости RSH
Запуск без нагрузки US
Электронное предохранительное реле уровня масла T00WK252
Дополнительный электровентилятор охлаждения
Комплект впрыска жидкости
Комплект адаптера для выравнивания масла
USB адаптер для диагностики T00EC57
Модуль Bluetooth для диагностики T00EC69
Соединительный кабель Modbus T00EC65
Шлюз DP-Modbus T00EC59
Специальная краска













Расположение и соединения:



SV: Всасывающий вентиль mm 54

SV: Всасывающий вентиль inch 2 1/8"

DV: Нагнетательный вентиль mm 35

DV: Нагнетательный вентиль inch 1 3/8"

A: Длина mm 765

B: Ширина mm 509

C: Высота mm 457

D: Отверстия для крепежа mm 381

E: Отверстия для крепежа mm 305

F: Всасывающий вентиль mm 155

G: Всасывающий вентиль mm 386

H: Всасывающий вентиль mm 130

L: Нагнетательный вентиль mm 123

M: Нагнетательный вентиль mm 274

N: Нагнетательный вентиль mm 42

1: Разъем для высокого давления 1/8" NPT

2: Разъем для низкого давления 1/4" NPT

3: Заглушка (заправка масла) 3/8" GAS

4: Смотровое стекло уровня масла -

5: Место установки ТЭНа подогрева картера -

6: Заглушка (слив масла) 1/4" GAS

7: Разъем для клапана впрыска жидкости 1/4" NPT

8: Разъем для датчика впрыска жидкости 1/8" NPT

9: Разъем реле дифференциального давления масла (НД) 1/4" NPT

10: Разъем реле дифференциального давления масла (ВД) 1/4" SAE

11: Масляный фильтр 3/8" GAS

12: Заглушка возврата масла 1/4" NPT

14: Подключение датчика максимальной температуры нагнетания 1/8" NPT

15: Подключение электронного реле давления масла -

NP: Заводская этикетка на компрессоре -





Материалы для скачивания:



Технические характеристики компрессора Frascold

Инструкция по эксплуатации полугерметичных поршневых компрессоров Frascold

Каталог полугерметичных поршневых компрессоров Frascold

Декларация о соответствии компрессоров Frascold
Сертификат - ISO 9001-2015



Полезные ссылки


Сайт производителя Frascold





Деталлировка компрессора Frascold:



_x000A

Аналоги компрессоров



Запасные части для компрессоров Frascold серии Z
№
поз.		 Намменование КОД Z25-106Y Z35-106Y Z30-126Y Z40-126Y Z40-154Y Z50-154Y
30 коленчатый вал T00S6501002AA 1 1 1 1 1 1
32 подогреватель картера 230В, 150 Вт T00CH9RIC 1 1 1 1 1 1
32 подогреватель картера 110В, 150  Вт T00CH10RIC 1 1 1 1 1 1
59 предохранительный клапан T00S6301156 1 1 1 1 1 1
60 датчик температуры нагнетаемого газа Т00ЕС50 1 1 1 1 1 1
88 электронный модуль 220В Т00ЕСА11 1 1 1 1 1 1
88 электронный модуль 110В Т00ЕСА27 1 1 1 1 1 1
101 всасывающий фильтр в комплекте T00S6501038-А 1 1 1 1 1 1
  электронное реле контроля смазки Т00ЕС1610 1 1 1 1 1 1




Комплекты запасных частей


201 клапанная плита в комплекте, вкл. № поз: 66-67-68 T00SK49502 3
201 клапанная плита в комплекте, вкл. № поз: 66-67-68 T00SK49503   3
201 клапанная плита в комплекте, вкл. № поз: 66-67-68 T00SK49504     3
201 клапанная плита в комплекте, вкл. № поз: 66-67-68 T00SK49505       3
201 клапанная плита в комплекте, вкл. № поз: 66-67-68 T00SK65005         3
201 клапанная плита в комплекте, вкл. № поз: 66-67-68 T00SK65006           3
202 комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34-
40-47-58-66-68-76-81 -83-103-117-120-125		 T00SK2400 1 1
202 комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34-
40-47-58-66-68-76-81 -83-103-117-120-125		 T00SK2500     1 1
202 комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34-
40-47-58-66-68-76-81 -83-103-117-120-125		 T00SK2600         1 1
203 запорный вентиль на всасывании в комплекте, вкл.№
поз: 103-105		 T00SK103800 1 1 1
203 запорный вентиль на всасывании в комплекте, вкл.Nо
поз: 103-105		 T00SK103810       1 1 1
204 запорный вентиль на нагнетании в комплекте, вкл.№ поз: 57-58 T00SK103711 1 1 1
204 запорный вентиль на нагнетании в комплекте, вкл.№
поз: 57-58		 T00SK103701       1
204 запорный вентиль на нагнетании в комплекте, вкл.№
поз: 57-58		 T00SK103700         1 1
205 шатунно-поршневая группа, вкл. № поз.: 50-51-52-53-54-55 T00SK132500 6 6
205 шатунно-поршневая группа, вкл. № поз.: 50-51-52-53-54
55		 T00SK132600     6 6
205 шатунно-поршневаягруппа, вкл. № поз.: 50-51-52-53-54-55 T00SK132700         6 6
206 клеммник в комплекте, вкл. № поз.: 75-76-77-78-79-80-89-90-91-92-93-94-96-97-98-99 T00SK261040 1 1 1 1 1 1
207 комплект подшипников скольжения, вкл. № поз.: 49-62-63-64-122 T00SK140400 1 1 1 1 1 1
208 комплект резиновых виброопор, вкл. № поз.: 11-12-13-14-15 T00SK205060 1 1 1 1 1 1
209 масляный насос в сборе, вкл. № поз.: 33-34-36-37-38-39 40-41-42-43-45-46-47-48-49 T00SK210000 1 1 1 1 1 1
210 масляный фильтр в сборе, вкл. № поз.: 20-22-23 T00SK190100 1 1 1 1 1 1
Dorin Объемн. пр-сть, м3/ч Frascold Объемн. пр-сть, м3/ч Daming Объемн. пр-сть, м3/ч Брейзер Объемн. пр-сть, м3/ч
    A05-4Y 3,95
H51CS 4,42 A05-5Y 4,93
H80CC 4,42 A07-5Y 4,93
H80CS 5,37 A07-6Y 5,47
H101CC 5,37 A1-6Y 5,47
H101CS 6,71 A1-7Y 6,91
H151CC 6,71 A1.5-7Y 6,91
H151CS 7,5 A1-7Y 6,91
    A1.5-8Y 7,65
H181CC 7,5 B1.5-9.1Y 8,96
H181CS 9,16 B1.5-10.1Y 9,88
H201CC 9,16 B2-10.1Y 9,88
H201CS 9,88 B1.5-10.1Y 9,88
    D2-11.1Y 11,26
H221CC 9,88 B2-10.1Y 9,88
    D2-13.1Y 13,15
H221CS 10,61 B1.5-10.1Y 9,88
H251CC 10,61 D2-11.1Y 11,26
H251CS 11,64 B1.5-10.1Y 9,88
H281CC 11,64 D2-11.1Y 11,26
H281SB 13,23 D2-15.1Y 15,36
H281CS 13,23 D2-15.1Y 15,36
H290CS 14,74 D2-15.1Y 15,36
H300CC 14,74 D3-13.1Y 13,15
H300CS 15,94 D2-15.1Y 15,36
H350CC 15,94 D3-15.1Y 15,36
D4-16.1Y 16,4
H350SB 17,53 D3-18.1Y 17,93     БР4H-3.2-18 18,1
H380CC 17,53 D4-18.1Y 17,93     БР4C-5.2-18 18,1
H380SB 19,53 D3-19.1Y 19,12
H390CS 19,53 D4-19.1Y 19,12 RFC4D-3.2 18,1
H392CS 23,31 Q4-21.1Y 21,18
H355CS 19,29 D4-19.1Y 19,12
H405CC 19,29 Q5-21.1Y 21,8 RFC4G-5.2 18,1
H405CS 23,13 Q4-24.1Y 23,91 RFC4D-4.2 22,7 БР4H-4.2-22 22,7

H505CC 23,13 Q5-24.1Y 23,6 RFC4G-6.2 22,7 БР4C-6.2-22 22,7
H505CS 27,33 Q5-28.1Y 28,02
