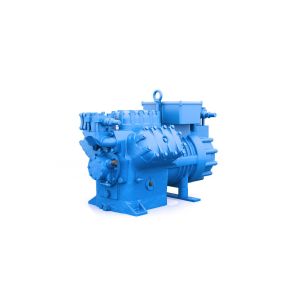

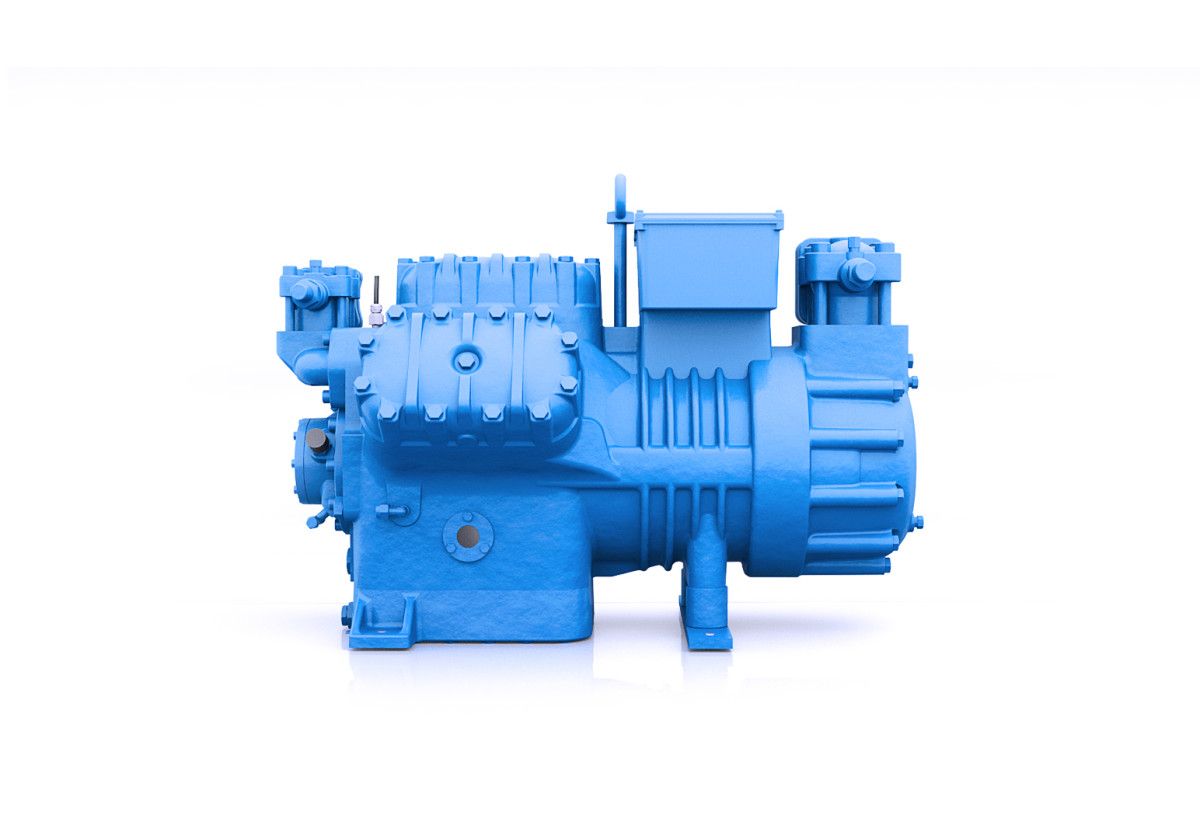

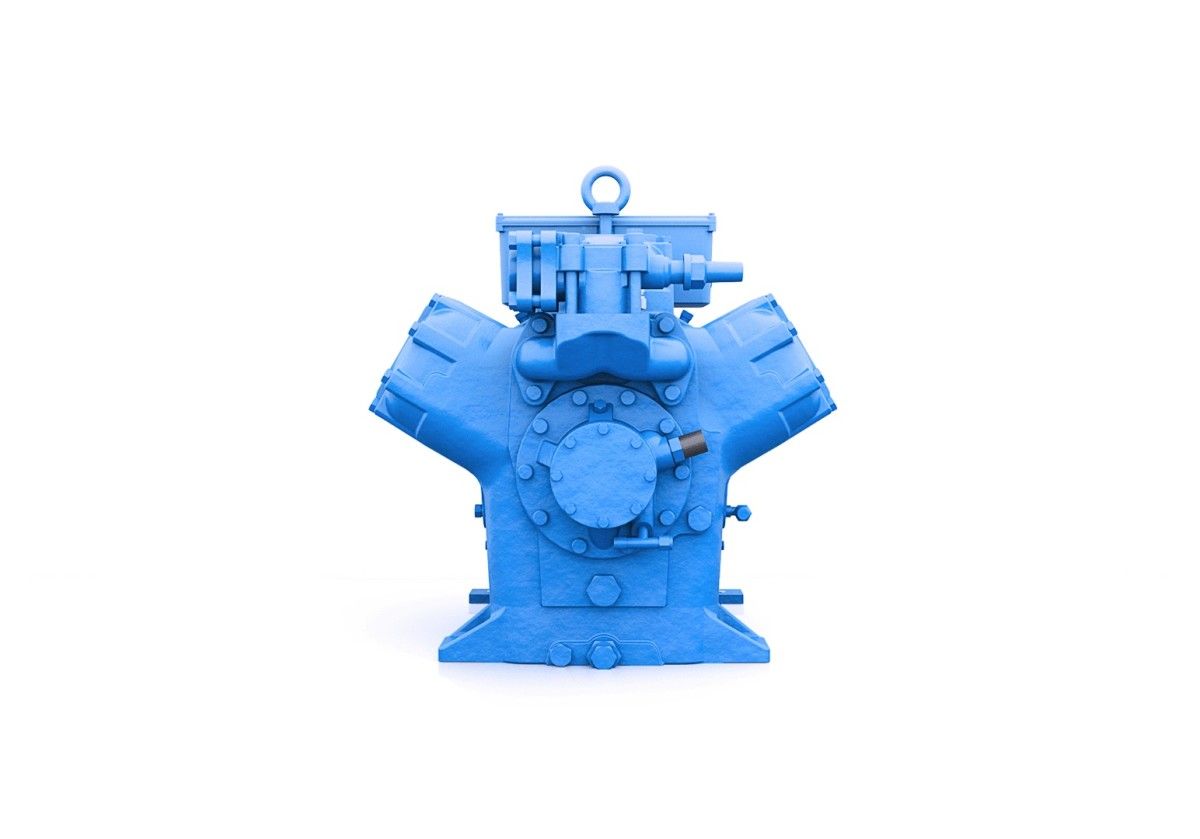

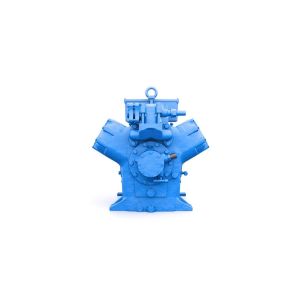

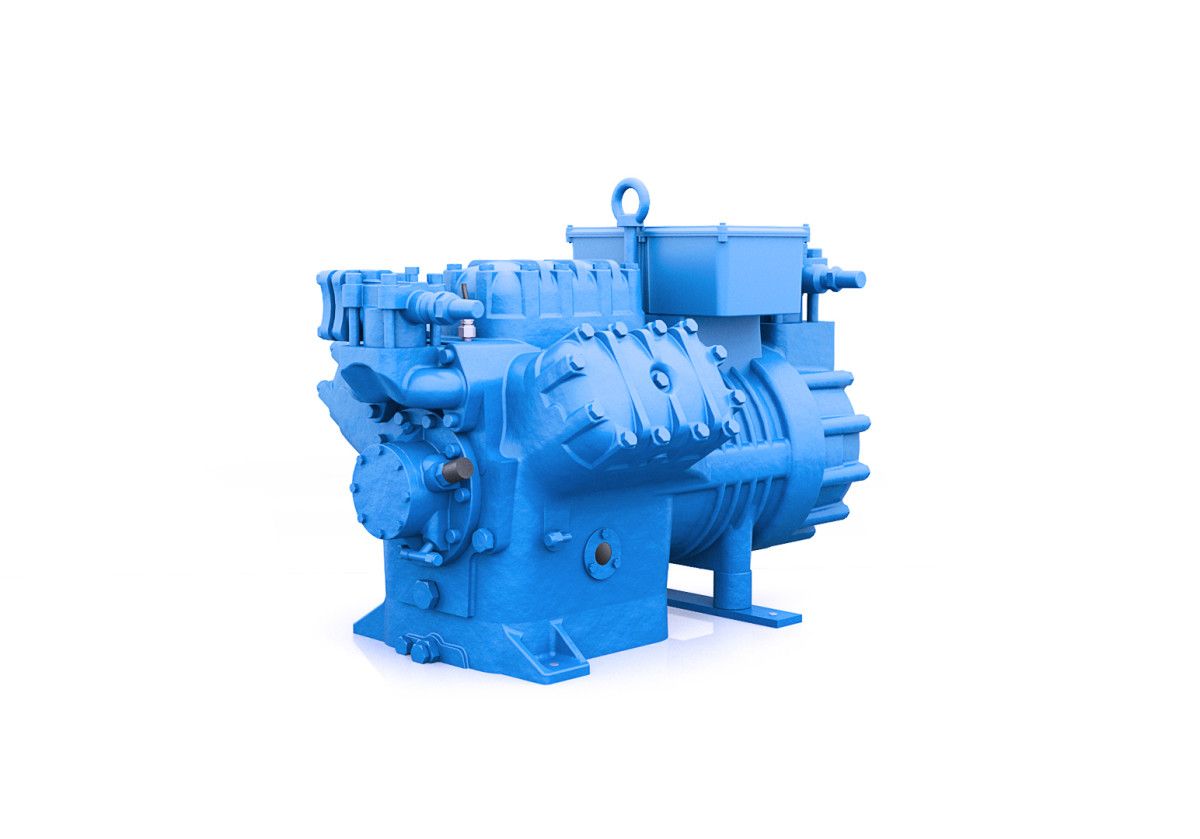

Компрессор Z 40-140 Y (Frascold)

Современный промышленный поршневой холодильный компрессор Frascold Z 40 - 140Y является полугерметичным оборудованием для средних температурных условий. Он способен функционировать при повышенном давлении и работать с хладагентами R22, R407C, R134a, R404a, R507. Компрессор обладает тепловой системой защиты, включающей цепь термодатчиков, установленных в обмотках электродвигателя и подключенных к электронному блоку Kriwan в клеммной коробке. Для соответствия реальным условиям эксплуатации и снижения числа запусков/остановок компрессора может производиться регулирование производительности с использованием головок регулирования производительности CC (опционально). Этот компрессор изготовлен по принципам "инверторной технологии" и предназначен для работы с частотными преобразователями в широком диапазоне: для моделей с масляным насосом на 6 цилиндров допустимы частоты от 30Гц до 70Гц с производительностью от 60% до 140%.

Комплектация компрессора Frascold Z 40 - 140Y серии Z включает:

- Электродвигатель с разделенными обмотками и PTC термодатчиками
- Блок контроля TOOECA11 (для мониторинга температуры обмоток двигателя и других функций)
- Принудительную смазку масляным насосом
- Дифференциальный прессостат давления масла DeltaP-II
- Наполнение маслом (POE)
- Датчик температуры нагнетания
- Вентили на всасывании и нагнетании
- Резиновые вибрационные изоляторы
- Заправку защитным газом (азот)
- Схему подключения на английском языке
- Упаковку: компрессор устанавливается на деревянном поддоне, верхняя часть покрыта картоном и обертывается стрейч-пленкой

Дополнительные опции:

- Опто-электронный контроль уровня масла
- Картерный нагреватель масла 230В/1/50-60Гц
- Регулятор уровня масла
- Регулятор производительности 230В/1/50-60Гц
- Разгрузка пуска

Технические данные - Z40 - 140Y

кол-во цилиндров 6

Номин. мощн-ть двигателя HP 40

Номин. мощн-ть двигателя kW 29,8

Объемная произв-ть @ (1450 rpm - 50 Hz) m³/h 139,7

Объемная произв-ть @ (1740 rpm - 60 Hz) m³/h 167,6

Электропитание V/ph/Hz/Connection 400/3/50/PWS

MRA A 70

LRA A 159,2

LRA DOL A 273

Электропитание V/ph/Hz/Connection 230/3/50/DOL-DELTA

MRA A 115,9

LRA A 374

LRA DOL A null

макс частота эл. сети Hz 70

мин частота эл. сети Hz 30

Вес нетто kg 240

Холодильное масло FRASCOLD POE68

Заправка маслом l 7,2

Максимальное рабочее давление HP bar 30

Максимальное статическое давление BP bar 20,5

Ступень произв-ти % 100-83-67-50

Стандартные аксессуары - Z40 - 140Y

Краны подачи и слива с соединением под сварку
Защитная упаковка, соответствующая транспортному средству
Датчик температуры слива PTC T00EC50-RIC
Электронное реле давления масла T00EC1630DRIC
Распределительная коробка IP65
Индикатор(ы) уровня масла
Электронный защитный и диагностический модуль INT69TML Диагностика T00ECA11D
Антивибрационные опоры (4 штуки)
Защитный заряд азота

Дополнительные аксессуары - Z40 - 140Y

Двигатель для работы с особым напряжением
Нагреватель масла
Контроль емкости CC
Контроль емкости RSH
Запуск без нагрузки US
Электронное предохранительное реле уровня масла T00WK252
Дополнительный электровентилятор охлаждения
Комплект впрыска жидкости
Комплект адаптера для выравнивания масла
USB адаптер для диагностики T00EC57
Модуль Bluetooth для диагностики T00EC69
Соединительный кабель Modbus T00EC65
Шлюз DP-Modbus T00EC59
Специальная краска

Расположение и соединения:

SV: Всасывающий вентиль mm 54

SV: Всасывающий вентиль inch 2 1/8"

DV: Нагнетательный вентиль mm 35

DV: Нагнетательный вентиль inch 1 3/8"

A: Длина mm 765

B: Ширина mm 509

C: Высота mm 457

D: Отверстия для крепежа mm 381

E: Отверстия для крепежа mm 305

F: Всасывающий вентиль mm 155

G: Всасывающий вентиль mm 386

H: Всасывающий вентиль mm 130

L: Нагнетательный вентиль mm 123

M: Нагнетательный вентиль mm 274

N: Нагнетательный вентиль mm 42

1: Разъем для высокого давления 1/8" NPT

2: Разъем для низкого давления 1/4" NPT

3: Заглушка (заправка масла) 3/8" GAS

4: Смотровое стекло уровня масла -

5: Место установки ТЭНа подогрева картера -

6: Заглушка (слив масла) 1/4" GAS

7: Разъем для клапана впрыска жидкости 1/4" NPT

8: Разъем для датчика впрыска жидкости 1/8" NPT

9: Разъем реле дифференциального давления масла (НД) 1/4" NPT

10: Разъем реле дифференциального давления масла (ВД) 1/4" SAE

11: Масляный фильтр 3/8" GAS

12: Заглушка возврата масла 1/4" NPT

14: Подключение датчика максимальной температуры нагнетания 1/8" NPT

15: Подключение электронного реле давления масла -

NP: Заводская этикетка на компрессоре -

Материалы для скачивания:

Технические характеристики компрессора Frascold

Инструкция по эксплуатации полугерметичных поршневых компрессоров Frascold

Каталог полугерметичных поршневых компрессоров Frascold

Декларация о соответствии компрессоров Frascold
Сертификат - ISO 9001-2015

Полезные ссылки

Сайт производителя Frascold

Деталлировка компрессора Frascold:

_x000A

Аналоги компрессоров

Запасные части для компрессоров Frascold серии Z
№ поз.	Намменование	КОД	Z25-106Y	Z35-106Y	Z30-126Y	Z40-126Y	Z40-154Y	Z50-154Y
30	коленчатый вал	T00S6501002AA	1	1	1	1	1	1
32	подогреватель картера 230В, 150 Вт	T00CH9RIC	1	1	1	1	1	1
32	подогреватель картера 110В, 150 Вт	T00CH10RIC	1	1	1	1	1	1
59	предохранительный клапан	T00S6301156	1	1	1	1	1	1
60	датчик температуры нагнетаемого газа	Т00ЕС50	1	1	1	1	1	1
88	электронный модуль 220В	Т00ЕСА11	1	1	1	1	1	1
88	электронный модуль 110В	Т00ЕСА27	1	1	1	1	1	1
101	всасывающий фильтр в комплекте	T00S6501038-А	1	1	1	1	1	1
	электронное реле контроля смазки	Т00ЕС1610	1	1	1	1	1	1
	Комплекты запасных частей
201	клапанная плита в комплекте, вкл. № поз: 66-67-68	T00SK49502	3
201	клапанная плита в комплекте, вкл. № поз: 66-67-68	T00SK49503		3
201	клапанная плита в комплекте, вкл. № поз: 66-67-68	T00SK49504			3
201	клапанная плита в комплекте, вкл. № поз: 66-67-68	T00SK49505				3
201	клапанная плита в комплекте, вкл. № поз: 66-67-68	T00SK65005					3
201	клапанная плита в комплекте, вкл. № поз: 66-67-68	T00SK65006						3
202	комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34- 40-47-58-66-68-76-81 -83-103-117-120-125	T00SK2400	1	1
202	комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34- 40-47-58-66-68-76-81 -83-103-117-120-125	T00SK2500			1	1
202	комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34- 40-47-58-66-68-76-81 -83-103-117-120-125	T00SK2600					1	1
203	запорный вентиль на всасывании в комплекте, вкл.№ поз: 103-105	T00SK103800	1	1	1
203	запорный вентиль на всасывании в комплекте, вкл.Nо поз: 103-105	T00SK103810				1	1	1
204	запорный вентиль на нагнетании в комплекте, вкл.№ поз: 57-58	T00SK103711	1	1	1
204	запорный вентиль на нагнетании в комплекте, вкл.№ поз: 57-58	T00SK103701				1
204	запорный вентиль на нагнетании в комплекте, вкл.№ поз: 57-58	T00SK103700					1	1
205	шатунно-поршневая группа, вкл. № поз.: 50-51-52-53-54-55	T00SK132500	6	6
205	шатунно-поршневая группа, вкл. № поз.: 50-51-52-53-54 55	T00SK132600			6	6
205	шатунно-поршневаягруппа, вкл. № поз.: 50-51-52-53-54-55	T00SK132700					6	6
206	клеммник в комплекте, вкл. № поз.: 75-76-77-78-79-80-89-90-91-92-93-94-96-97-98-99	T00SK261040	1	1	1	1	1	1
207	комплект подшипников скольжения, вкл. № поз.: 49-62-63-64-122	T00SK140400	1	1	1	1	1	1
208	комплект резиновых виброопор, вкл. № поз.: 11-12-13-14-15	T00SK205060	1	1	1	1	1	1
209	масляный насос в сборе, вкл. № поз.: 33-34-36-37-38-39 40-41-42-43-45-46-47-48-49	T00SK210000	1	1	1	1	1	1
210	масляный фильтр в сборе, вкл. № поз.: 20-22-23	T00SK190100	1	1	1	1	1	1
