Компрессор Z 35-106 Y (Frascold)
Характеристики товара

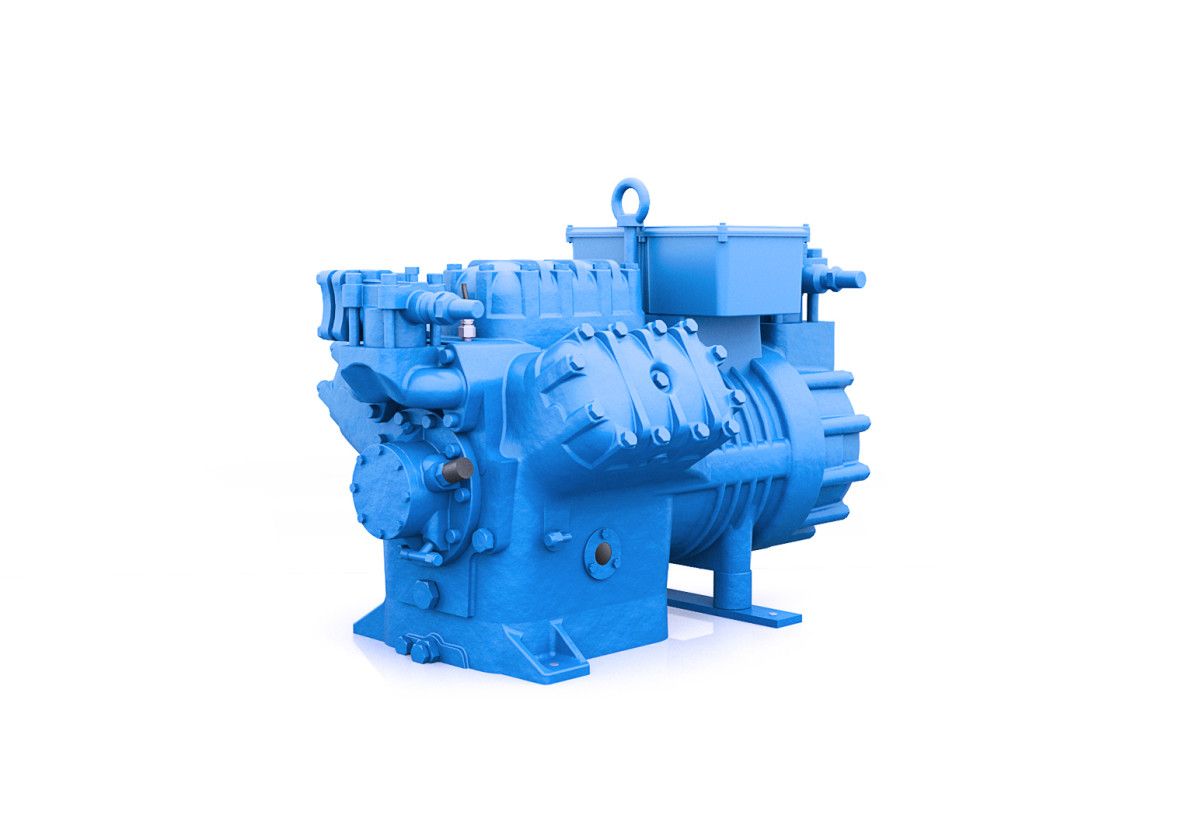

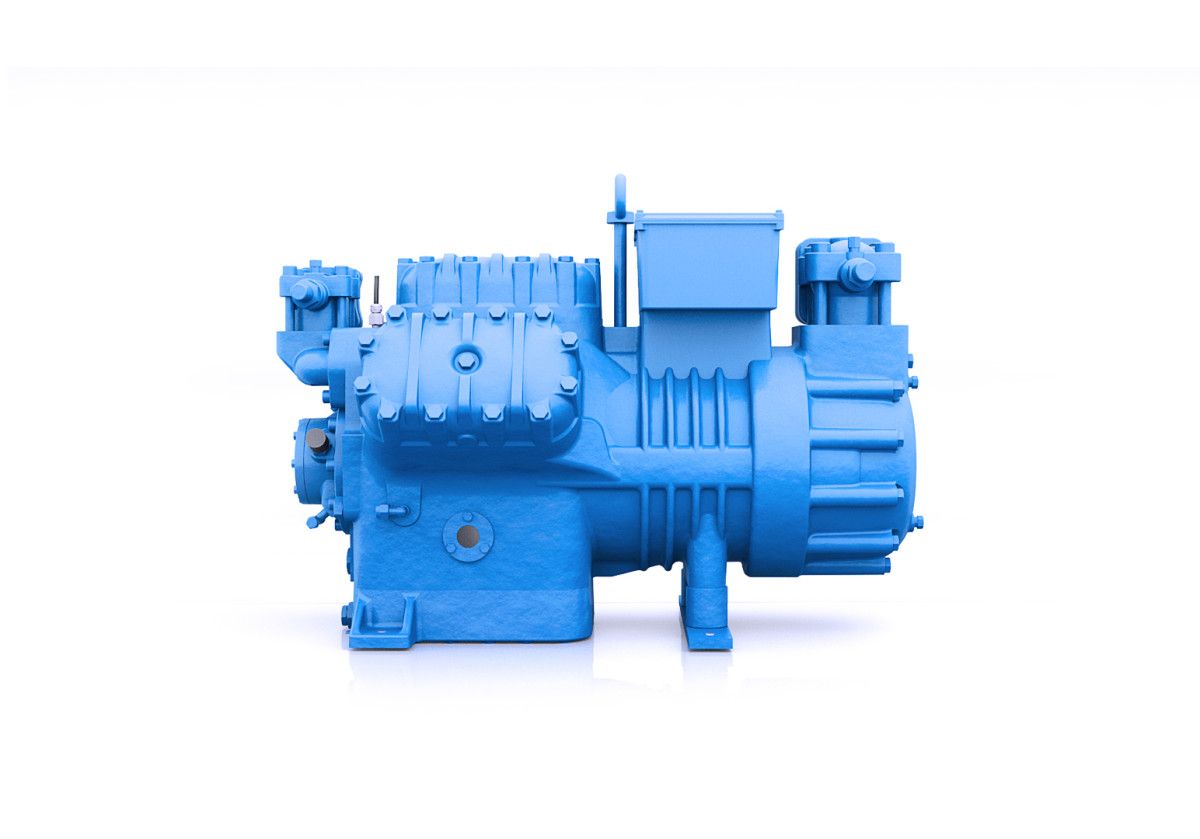

Современный холодильный компрессор Frascold Z 35 - 106Y представляет собой инновационное устройство для промышленного использования при средних температурах. Он способен функционировать под повышенным давлением и работать с различными типами фреонов - R22, R407C, R134a, R404a, R507. Компрессор оборудован системой тепловой защиты, которая включает цепь термодатчиков, размещенных в обмотках электродвигателя и подключенных к электронному блоку Kriwan, установленному в клеммной коробке. Регулирование производительности может осуществляться с помощью головок регулирования производительности CC (опционально) для наилучшего соответствия холодопроизводительности реальным условиям эксплуатации и с целью сокращения числа запусков/остановок компрессора. Данная модель создана по принципам "инверторной технологии" и способна работать с преобразователями частоты в широком диапазоне: для компрессоров с масляным насосом на 6 цилиндров допустимы частоты от 30Гц до 70Гц с производительностью от 60% до 140%.
Комплектация компрессора Frascold Z 35 - 106Y серии Z включает:
- Электродвигатель с разделенными обмотками и PTC термодатчиками
- Блок контроля TOOECA11 (для мониторинга температуры обмоток двигателя и других функций)
- Принудительную смазку масляным насосом
- Дифференциальный прессостат давления масла DeltaP-II
- Наполнение маслом (POE)
- Датчик температуры нагнетания
- Вентили на всасывании и нагнетании
- Резиновые вибрационные изоляторы
- Заправку защитным газом (азот)
- Схему подключения на английском языке
- Упаковку: компрессор располагается на деревянном поддоне, верхняя часть покрыта картоном и обернута стрейч-пленкой
Дополнительные опции:
- Опто-электронный контроль уровня масла
- Картерный нагреватель масла 230В/1/50-60Гц
- Регулятор уровня масла
- Регулятор производительности 230В/1/50-60Гц
- Разгрузка пуска
Стандартные аксессуары - Z35 - 106Y
Защитная упаковка, соответствующая транспортному средству
Датчик температуры слива PTC T00EC50-RIC
Электронное реле давления масла T00EC1630DRIC
Распределительная коробка IP65
Индикатор(ы) уровня масла
Электронный защитный и диагностический модуль INT69TML Диагностика T00ECA11D
Антивибрационные опоры (4 штуки)
Защитный заряд азота
Дополнительные аксессуары - Z35 - 106Y
Двигатель для работы с особым напряжением
Нагреватель масла
Контроль емкости CC
Контроль емкости RSH
Запуск без нагрузки US
Электронное предохранительное реле уровня масла T00WK252
Дополнительный электровентилятор охлаждения
Комплект впрыска жидкости
Комплект адаптера для выравнивания масла
USB адаптер для диагностики T00EC57
Модуль Bluetooth для диагностики T00EC69
Соединительный кабель Modbus T00EC65
Шлюз DP-Modbus T00EC59
Специальная краска
Расположение и соединения:
SV: Всасывающий вентиль mm 54
SV: Всасывающий вентиль inch 2 1/8"
DV: Нагнетательный вентиль mm 35
DV: Нагнетательный вентиль inch 1 3/8"
A: Длина mm 765
B: Ширина mm 509
C: Высота mm 457
D: Отверстия для крепежа mm 381
E: Отверстия для крепежа mm 305
F: Всасывающий вентиль mm 155
G: Всасывающий вентиль mm 386
H: Всасывающий вентиль mm 130
L: Нагнетательный вентиль mm 123
M: Нагнетательный вентиль mm 274
N: Нагнетательный вентиль mm 42
1: Разъем для высокого давления 1/8" NPT
2: Разъем для низкого давления 1/4" NPT
3: Заглушка (заправка масла) 3/8" GAS
4: Смотровое стекло уровня масла -
5: Место установки ТЭНа подогрева картера -
6: Заглушка (слив масла) 1/4" GAS
7: Разъем для клапана впрыска жидкости 1/4" NPT
8: Разъем для датчика впрыска жидкости 1/8" NPT
9: Разъем реле дифференциального давления масла (НД) 1/4" NPT
10: Разъем реле дифференциального давления масла (ВД) 1/4" SAE
11: Масляный фильтр 3/8" GAS
12: Заглушка возврата масла 1/4" NPT
14: Подключение датчика максимальной температуры нагнетания 1/8" NPT
15: Подключение электронного реле давления масла -
NP: Заводская этикетка на компрессоре -
Материалы для скачивания:
Технические характеристики компрессора Frascold
Инструкция по эксплуатации полугерметичных поршневых компрессоров Frascold
Каталог полугерметичных поршневых компрессоров Frascold
Декларация о соответствии компрессоров Frascold
Сертификат - ISO 9001-2015
Полезные ссылки

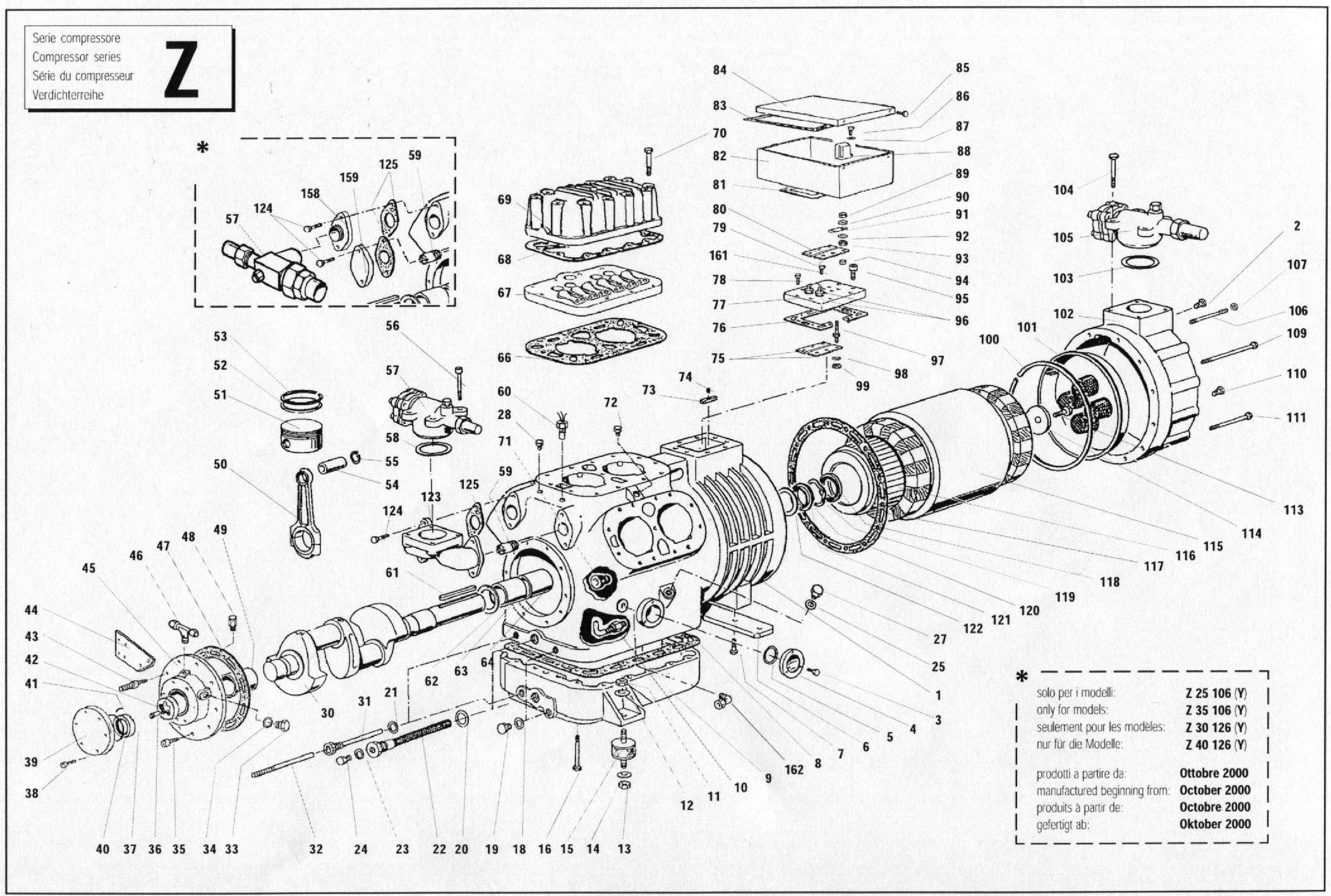

Деталлировка компрессора Frascold:
| Запасные части для компрессоров Frascold серии Z | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| № поз. |
Намменование | КОД | Z25-106Y | Z35-106Y | Z30-126Y | Z40-126Y | Z40-154Y | Z50-154Y | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | коленчатый вал | T00S6501002AA | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | подогреватель картера 230В, 150 Вт | T00CH9RIC | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | подогреватель картера 110В, 150 Вт | T00CH10RIC | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | предохранительный клапан | T00S6301156 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | датчик температуры нагнетаемого газа | Т00ЕС50 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | электронный модуль 220В | Т00ЕСА11 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | электронный модуль 110В | Т00ЕСА27 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | всасывающий фильтр в комплекте | T00S6501038-А | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| электронное реле контроля смазки | Т00ЕС1610 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Комплекты запасных частей
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | клапанная плита в комплекте, вкл. № поз: 66-67-68 | T00SK49502 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | клапанная плита в комплекте, вкл. № поз: 66-67-68 | T00SK49503 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | клапанная плита в комплекте, вкл. № поз: 66-67-68 | T00SK49504 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | клапанная плита в комплекте, вкл. № поз: 66-67-68 | T00SK49505 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | клапанная плита в комплекте, вкл. № поз: 66-67-68 | T00SK65005 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | клапанная плита в комплекте, вкл. № поз: 66-67-68 | T00SK65006 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 202 | комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34- 40-47-58-66-68-76-81 -83-103-117-120-125 |
T00SK2400 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 202 | комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34- 40-47-58-66-68-76-81 -83-103-117-120-125 |
T00SK2500 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 202 | комплект прокладок, вкл. № поз: 5-8-18-20-21 -23-25-34- 40-47-58-66-68-76-81 -83-103-117-120-125 |
T00SK2600 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 203 | запорный вентиль на всасывании в комплекте, вкл.№ поз: 103-105 |
T00SK103800 | 1 | 1 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 203 | запорный вентиль на всасывании в комплекте, вкл.Nо поз: 103-105 |
T00SK103810 | 1 | 1 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 204 | запорный вентиль на нагнетании в комплекте, вкл.№ поз: 57-58 | T00SK103711 | 1 | 1 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 204 | запорный вентиль на нагнетании в комплекте, вкл.№ поз: 57-58 |
T00SK103701 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 204 | запорный вентиль на нагнетании в комплекте, вкл.№ поз: 57-58 |
T00SK103700 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 205 | шатунно-поршневая группа, вкл. № поз.: 50-51-52-53-54-55 | T00SK132500 | 6 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 205 | шатунно-поршневая группа, вкл. № поз.: 50-51-52-53-54 55 |
T00SK132600 | 6 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 205 | шатунно-поршневаягруппа, вкл. № поз.: 50-51-52-53-54-55 | T00SK132700 | 6 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 206 | клеммник в комплекте, вкл. № поз.: 75-76-77-78-79-80-89-90-91-92-93-94-96-97-98-99 | T00SK261040 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 207 | комплект подшипников скольжения, вкл. № поз.: 49-62-63-64-122 | T00SK140400 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 208 | комплект резиновых виброопор, вкл. № поз.: 11-12-13-14-15 | T00SK205060 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 209 | масляный насос в сборе, вкл. № поз.: 33-34-36-37-38-39 40-41-42-43-45-46-47-48-49 | T00SK210000 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 210 | масляный фильтр в сборе, вкл. № поз.: 20-22-23 | T00SK190100 | 1 | 1 | 1 | 1 | 1 | Аналоги компрессоров
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
