Компрессор H 3501 CC (Dorin)

Каталог / Холодильные компрессора / Dorin / Поршневые компрессора Dorin

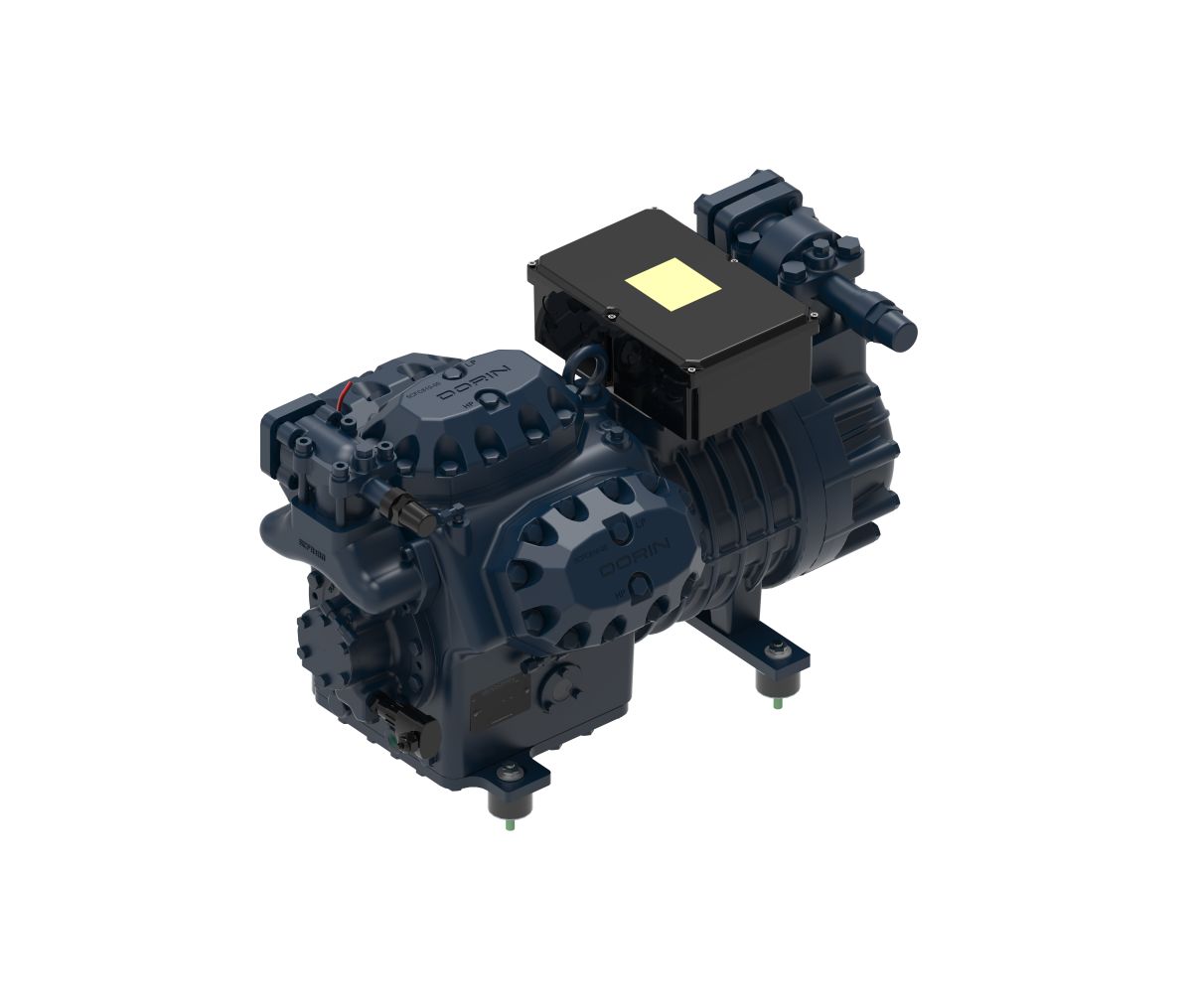

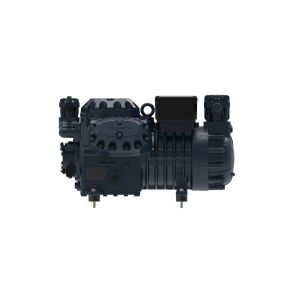

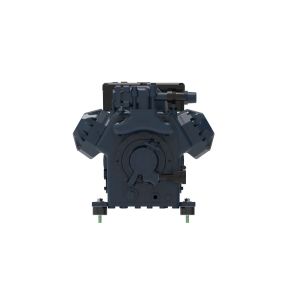

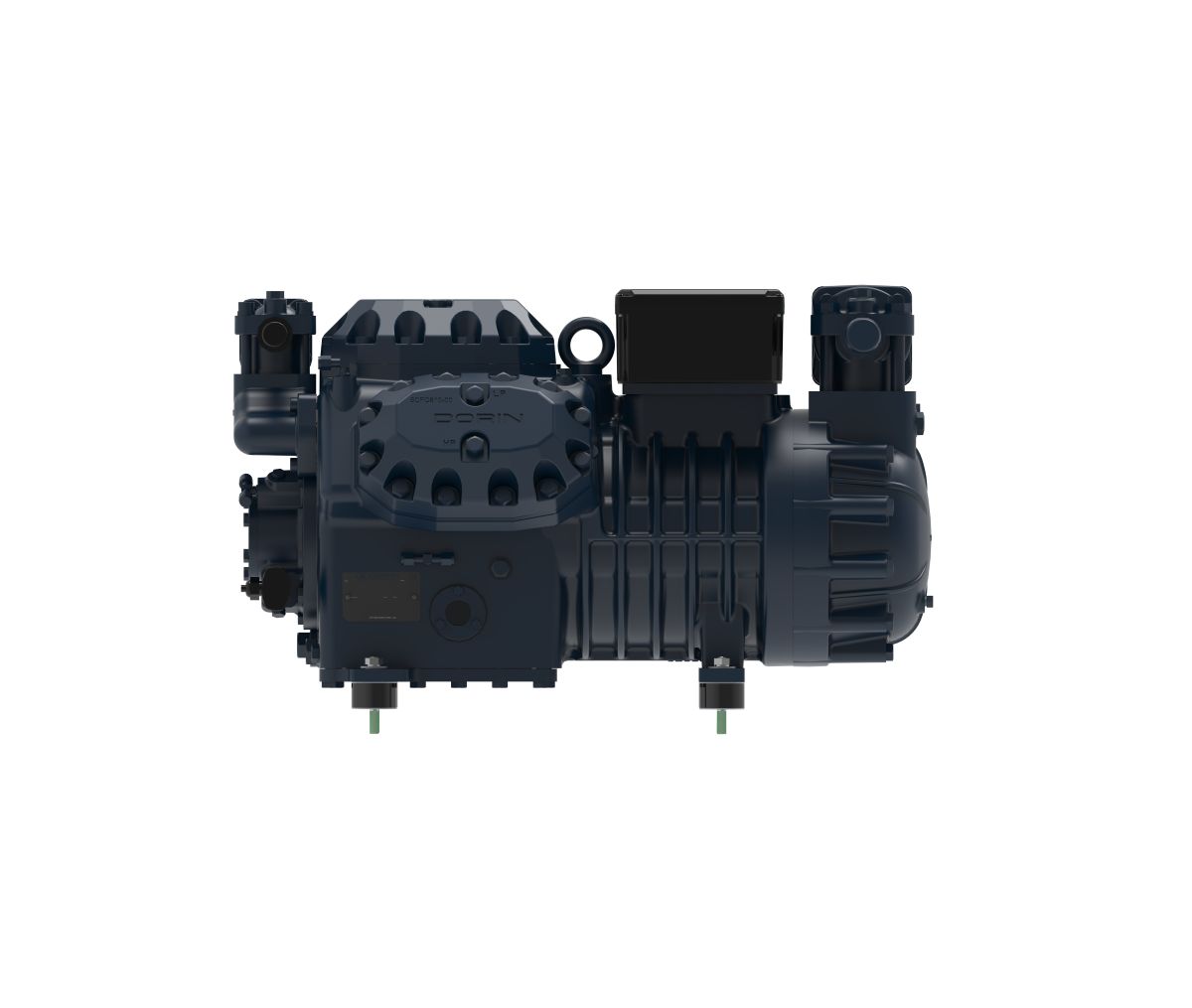

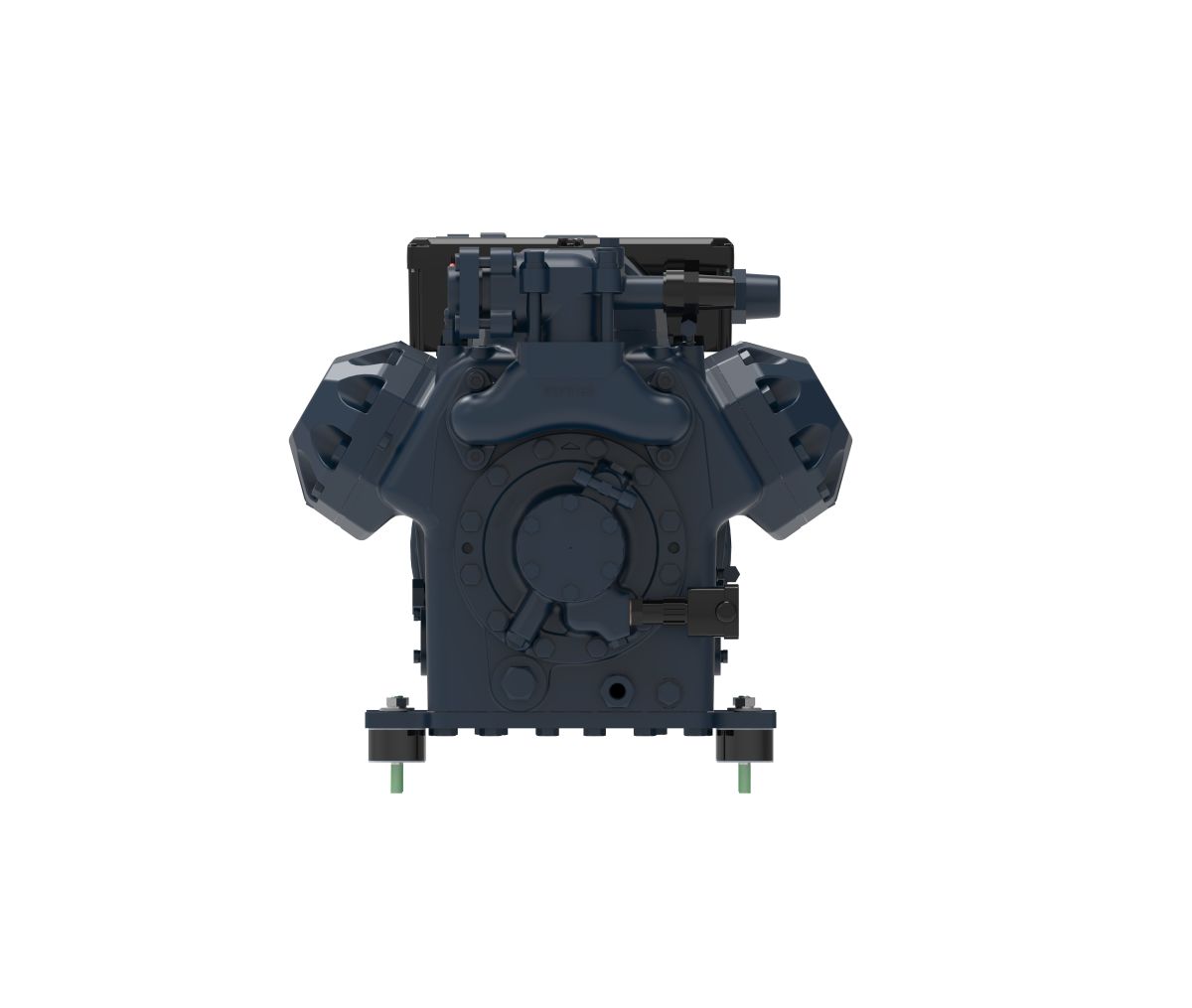

Компрессор H 3501 CC (Dorin)
previewpreviewpreview

Характеристики товара

Артикул:
100656
Остаток на складе:
2
Серия:
H
Производитель:
Dorin
Масса, кг:
235
Наличие:
в наличии
499 477 руб.
– +
  • Описание
  • Технические характеристики
  • Размеры
  • Дополнительная Информация
  • Аналоги
  • Отзывы
Полугерметичный компрессор Dorin H6 H3501CC отвечает современным стандартам и требованиям к продукции — пониженный уровень шума, экономичен, надежен, эффективен. В холодильной промышленности данный компрессор используют для создания холодильных централей разного масштаба: от небольших холодильных камер до комплексного оборудования для крупных магазинных сетей.



Характеристика

Производитель Dorin
Модель H5
Тип компрессора Полугерметичный поршневой
Назначение компрессора Высокотемпературный (кондиционирование)
Регулирование производительности Нет
Электропитание компрессора 3 фазы/380 В/50 Гц
Диапазон холодопроизводительности (EN 12900), кВт 35-40
Холодопроизводительность (EN 12900), кВт 39,8
Высота, мм 470
Длина, мм 728
Ширина, мм 430
Масса нетто, кг 205
Количество масла, л 3,5
Хладагент R404A
Присоединение линии всасывания 54 мм
Присоединение линии нагнетания 35 мм



Расположение и соединения:



A - Смотр. стекло по маслу
B - Заглушка (заправка маслом)
C - Заглушка (всасывание)
D - Заглушка (нагнетание)
E - Заглушка (слив масла)
F - ТЭН подогрева масла
G - Заглушка (возвр. масла)
H - Заглушка Реле Контроля Смазки
M - Датчик темп-ры нагнетаемого газа
P - Электрон. Реле Контроля Смазки
Q - Выравнивание по газу
DL - Вентиль (нагнетание)
SL - Вентиль (всасывание)





Материалы для скачивания:



Каталог дорин 2024

Каталог дорин 2018
Инструкция по эксплуатации

Декларация на оборудование



Деталлировка компрессора Dorin:





Запасные части для компрессоров Dorin серии H5



_x00

Аналоги компрессоров



№ Описание Код Модель

H 2000

CS

 H 2500 CC H 2500 CS H 3000 CC H 2700 CS H 3200 CC H 2900 CS H 3400 CC H 3001 CS H 3501 CC
010 Колен.вал 1MKA054 1 1 1 1 1 1 1 1 1 1
020 Поршневая группа D.68 1MCDC15* 4 4 - - - - - - - -
020 Поршневая группа D.72 1MCDC16* - - 4 4 - - - - - -
020 Поршневая группа D.75 1MCDC17* - - - - 4 4 - - - -
020 Поршневая группа D.79 1MCDC18* - - - - - - 4 4 - -
020 Поршневая группа D.83 1MCDB47* - - - - - - - - 4 4
020 Поршневая группа D.68 1MKM310** 4 4 - - - - - - - -
020 Поршневая группа D.72 1MKM311** - - 4 4 - - - - - -
020 Поршневая группа D.75 1MKM312** - - - - 4 4 - - - -
020 Поршневая группа D.79 1MKM313** - - - - - - 4 4 - -
020 Поршневая группа D.83 1MKM314** - - - - - - - - 4 4
030 Клапанная доска D.68 CS 1PKP065 2 - - - - - - - - -
030 Клапанная доска D.68 CC
Dorin Объемн. пр-сть, м3/ч Frascold Объемн. пр-сть, м3/ч Daming Объемн. пр-сть, м3/ч Брейзер Объемн. пр-сть, м3/ч
    A05-4Y 3,95
H51CS 4,42 A05-5Y 4,93
H80CC 4,42 A07-5Y 4,93
H80CS 5,37 A07-6Y 5,47
H101CC 5,37 A1-6Y 5,47
H101CS 6,71 A1-7Y 6,91
H151CC 6,71 A1.5-7Y 6,91
H151CS 7,5 A1-7Y 6,91
    A1.5-8Y 7,65
H181CC 7,5 B1.5-9.1Y 8,96
H181CS 9,16 B1.5-10.1Y 9,88
H201CC 9,16 B2-10.1Y 9,88
H201CS 9,88 B1.5-10.1Y 9,88
    D2-11.1Y 11,26
H221CC 9,88 B2-10.1Y 9,88
    D2-13.1Y 13,15
H221CS 10,61 B1.5-10.1Y 9,88
H251CC 10,61 D2-11.1Y 11,26
H251CS 11,64 B1.5-10.1Y 9,88
H281CC 11,64 D2-11.1Y 11,26
H281SB 13,23 D2-15.1Y 15,36
H281CS 13,23 D2-15.1Y 15,36
H290CS 14,74 D2-15.1Y 15,36
H300CC 14,74 D3-13.1Y 13,15
H300CS 15,94 D2-15.1Y 15,36
H350CC 15,94 D3-15.1Y 15,36
D4-16.1Y 16,4
H350SB 17,53 D3-18.1Y 17,93     БР4H-3.2-18 18,1
H380CC 17,53 D4-18.1Y 17,93     БР4C-5.2-18 18,1
H380SB 19,53 D3-19.1Y 19,12
H390CS 19,53 D4-19.1Y 19,12 RFC4D-3.2 18,1
H392CS 23,31 Q4-21.1Y 21,18
H355CS 19,29 D4-19.1Y 19,12
H405CC 19,29 Q5-21.1Y 21,8 RFC4G-5.2 18,1
H405CS 23,13 Q4-24.1Y 23,91 RFC4D-4.2 22,7 БР4H-4.2-22 22,7

H505CC 23,13 Q5-24.1Y 23,6 RFC4G-6.2 22,7 БР4C-6.2-22 22,7
H505CS 27,33 Q5-28.1Y 28,02
