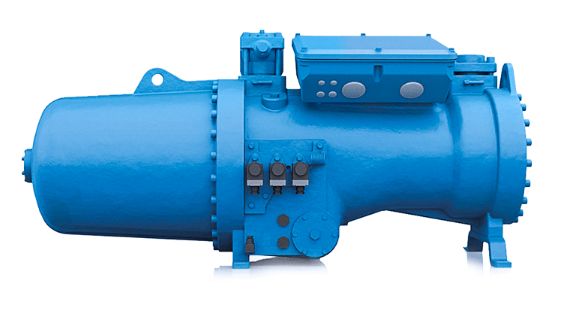

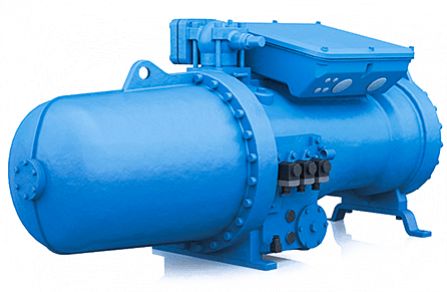

Компрессор винтовой CXH52-140-428Y
Характеристики товара

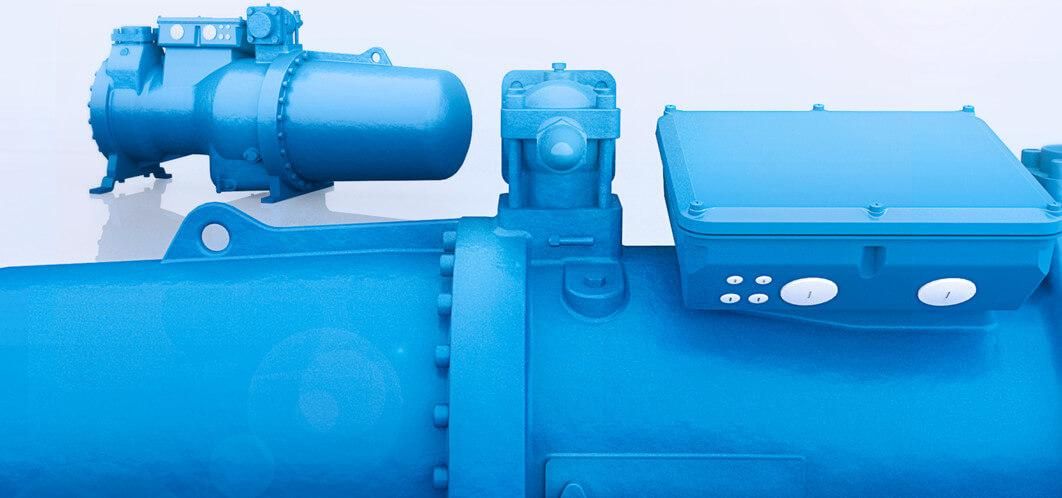

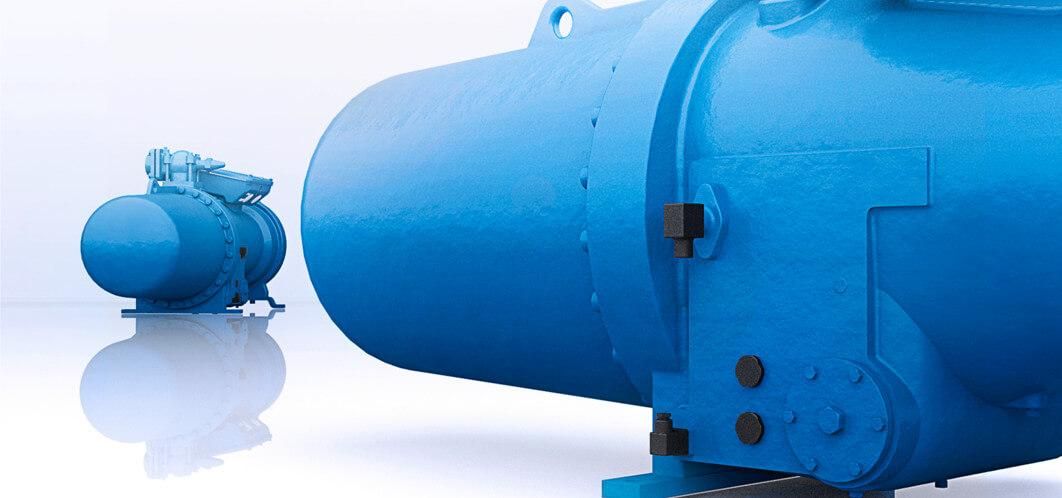

Серия CX воздушных компрессоров Frascold представляет широкий выбор компактных полугерметичных винтовых компрессоров, подходящих для применения с различными типами хладагентов и идеальных для использования в условиях высокой степени сжатия. Эта серия, состоящая из 31 модели, отличается максимальной эффективностью, надежностью и гибкостью.
Хладагенты: УВ, ГХФУ, ГФУ, ГФO, Смесь ГФO
Объемная производительность: 199 - 1085 м³/ч
Номинальная мощность двигателя: 37,3 - 231,2 кВт
Модельный ряд CXH.
| Модель | Объемный расход, м3/ч | Производительность. | Макс. рабочий ток PWS, А | Всысывание, мм | Нагнетание, мм | Вес, кг |
| CXH02-70-199Y | 199 | 75% - 50 % - 25% | 128 | 54 | 80 | 510 |
| CXH02-80-230Y | 230 | 75% - 50 % - 25% | 145 | 54 | 80 | 520 |
| CXH02-90-264Y | 264 | 75% - 50 % - 25% | 160 | 54 | 80 | 520 |
| CXH02-100-298Y | 298 | 75% - 50 % - 25% | 175 | 54 | 80 | 525 |
| CXH52-110-316Y | 316 | 75% - 50 % - 25% | 184 | DN80 | 105 | 865 |
| CXH02-120-340Y | 340 | 75% - 50 % - 25% | 195 | 54 | 80 | 537 |
| CXH52-125-372Y | 372 | 75% - 50 % - 25% | 218 | DN80 | 105 | 865 |
| CXH52-140-428Y | 428 | 75% - 50 % - 25% | 245 | DN80 | 105 | 875 |
| CXH52-160-468Y | 468 | 75% - 50 % - 25% | 282 | DN80 | 105 | 878 |
| CXH52-180-538Y | 538 | 75% - 50 % - 25% | 304 | DN80 | 105 | 878 |
| CXH92-180-545Y | 545 | 75% - 50 % - 25% | 332 | DN80 | 105 | 1475 |
| CXH92-210-620Y | 620 | 75% - 50 % - 25% | 375 | DN80 | 105 | 1490 |
| CXH92-240-702Y | 702 | 75% - 50 % - 25% | 427 | DN80 | 105 | 1490 |
| CXH92-280-810Y | 810 | 75% - 50 % - 25% | 455 | 105 | DN125 | 1490 |
| CXH92-300-912Y | 912 | 75% - 50 % - 25% | 474 | 105 | DN125 | 1490 |
| CXH92-310-1000Y | 1000 | 75% - 50 % - 25% | 474 | 105 | DN125 | 1490 |
Технические данные - CXH52-140-428Y
Номин. мощн-ть двигателя HP 140
Номин. мощн-ть двигателя kW 104,4
Объемная произв-ть @ (2900 rpm - 50 Hz) m³/h 428
Объемная произв-ть @ (3480 rpm - 60 Hz) m³/h 513,6
Электропитание V/ph/Hz/Connection 400/3/50/PWS
MRA A 245
LRA A 587
LRA DOL A 921
макс частота эл. сети Hz 70
мин частота эл. сети Hz 30
Вес нетто kg 803
Холодильное масло FRASCOLD POE170
Заправка маслом l 19
Максимальное рабочее давление HP bar 30
Максимальное статическое давление BP bar 20,5
Ступень произв-ти % 100-75-50-25
Электронный защитный модуль INT69FRY T00EC45B
Встроенный трехступенчатый маслоотделитель
Заменяемый масляный фильтр
Нагреватель масла T00CH37
Индикатор(ы) уровня масла
Впускной фланец с втулкой под сварку
Сливной кран с соединением под сварку
Обратный клапан и внутренний вентиляционный клапан
Ступенчатый контроль емкости и запуск без нагрузки
Распределительная коробка IP65
Датчик температуры масла PTS T00EC53
Кран для слива масла
Защитный заряд азота
Защитная упаковка, соответствующая транспортному средству
Электронный защитный и диагностический модуль INT69FRYL T00EC45AD
Кран подачи с соединением под сварку
Осевое всасывание
Бесступенчатый контроль емкости
Двигатель для работы с особым напряжением
Электронное реле уровня T00WP253
Электронный датчик засорения масляного фильтра T00WK151
Электронный модуль аварийной сигнализации T00EC28
Соединительный комплект экономайзера или впрыск жидкости
Комплект адаптера для наружного маслоохладителя T00WK1450
Шток запуска DOL
Антивибрационные опоры (4 штуки)
Специальная краска
Расположение и соединения:
SV: Всасывающий вентиль mm 105
SV: Всасывающий вентиль inch 4 1/8"
DV: Нагнетательный вентиль mm 80
DV: Нагнетательный вентиль inch DN80
SL: Подключение всасывающей линии 4 1/8"
V1: Клапан регулировки производительности -
V2: Клапан регулировки производительности -
V3: Клапан регулировки производительности -
1: Разъем для высокого давления 1/8" NPT
2: Разъем для низкого давления 1/8" NPT
3: Разъем для высокого давления 1/4" SAE x 1/4" SAE
4: Разъем для низкого давления 1/4" SAE x 1/4" SAE
5: Заглушка (заправка масла) 3/8" GAS
6: ТЭН подогрева картера -
7: Разъем для регулятора уровня масла 3/4" NPT
8: Смотровое стекло уровня масла -
9: Подключение датчика засорения фильтра 1/2" GAS
10: Разъем для маслоохладителя 1/2" NPT
11: Заглушка для слива масла 1/4" NPT
12: Клапан слива масла 1/8" NPT
13: Датчик максимальной температуры масла -
14: Разъем ECO / впрыск жидкости 1 1/8"
NP: Заводская этикетка на компрессоре -
