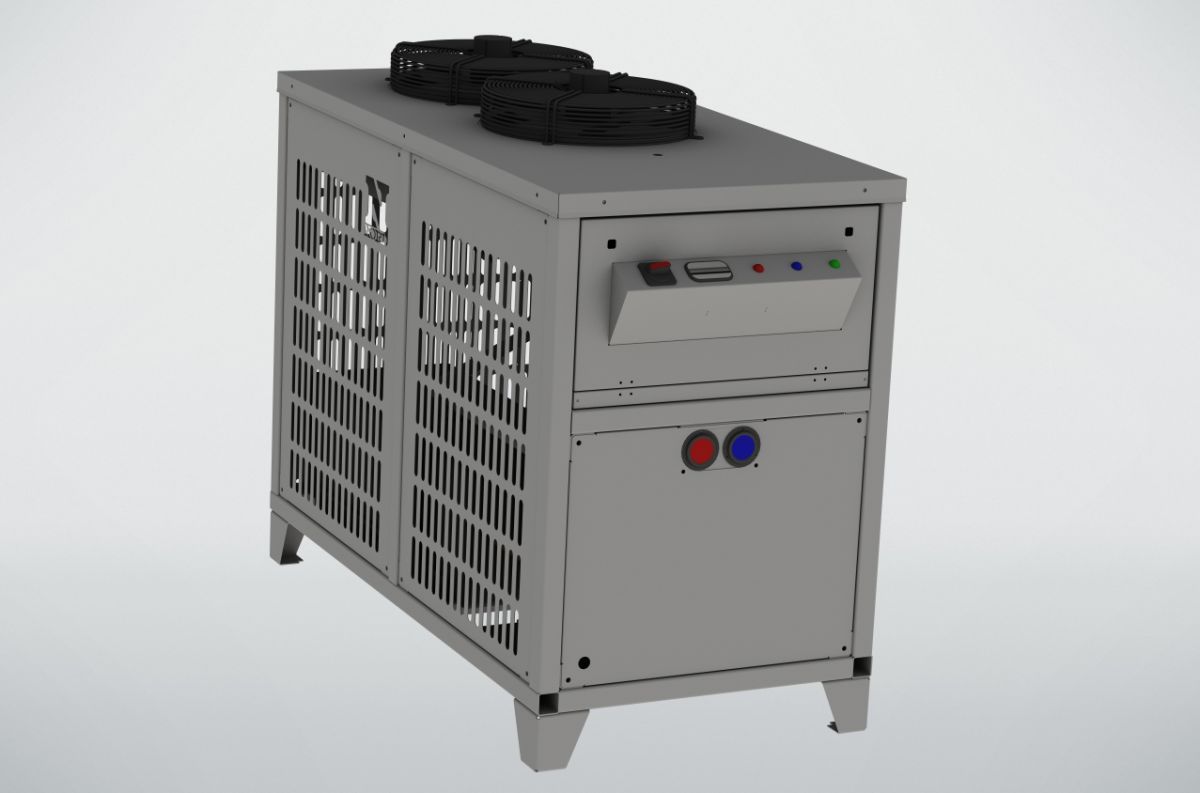

Чиллер NRG-79,0 (ENERGY-79,0)

Каталог / Производство / Сборка Чиллеров / Чиллеры большой мощности (ENERGY) 55,0-198,0 кВт

Характеристики товара

Артикул:

18171

Остаток на складе:

Серия:

NRG

Модель:

ENERGY

Производитель:

Норд-СМ

Ширина, мм:

1170

Длина, мм:

3500

Высота, мм:

1890

Масса, кг:

850

Q охлаждения *, кВт:

79.16

Потребяемая мощность компрессора*, кВт:

20.5

Количество вентиляторов, мощность*, кВт:

3 x 0,8

Количество насосов, мощность*, кВт:

1 х 3,0

Расход, л/мин:

13.57

Напор, м:

Тепловыделение в окружающую среду, кВт:

104.6

Встроенный бак, л:

300

Присоединение, дюйм:

2ˮ

Наличие:

под заказ

2 332 207 руб.

Описание
Технические характеристики
Дополнительная Информация
Отзывы

Описание чиллера

ENERGY – линейка чиллеров средней производительности. Предназначены для установки, как в помещении, так и на открытом воздухе. Модельный ряд покрывает производительность от 50 до 200 квт. Характерной особенностью является использование нескольких компрессоров для обеспечения широкого диапазона производительности и обеспечение надежности.

ENERGY – значит энергия, за более чем 30 лет на российском рынке, мы накопили огромный опыт производства высокоэффективных холодильных машин, идеально подходящих для использования с вашим технологическим оборудованием.

Чиллер – это холодильный агрегат, применяемый для охлаждения жидких хладоносителей в системах кондиционирования воздуха, для охлаждения производственных технологических жидкостей, для охлаждения питьевой воды и напитков в пищевой промышленности.

Чиллер имеет широкий спектр применения:

• МАШИНОСТРОЕНИЕ

• ПРОИЗВОДСТВО ПЛАСТМАСС

• УПАКОВОЧНАЯ ПРОМЫШЛЕННОСТЬ

• ПРОИЗВОДСТВО ОБУВИ

• ПОЛИГРАФИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ

• ПИЩЕВАЯ ПРОМЫШЛЕННОСТЬ

• ТЕКСТИЛЬНАЯ ПРОМЫШЛЕННОСТЬ

• ХИМИЧЕСКАЯ И ФАРМАЦЕВТИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ

• КОНДИЦИОНИРОВАНИЕ

Чиллеры имеют моноблочное исполнение. Все оборудование находится в корпусе, полностью расключено и готово к работе. Гидромодуль может быть, как интегрирован в корпус, так и быть выносным.

Состав базовой комплектации чиллера:

Конструктивно чиллер представляет собой изделие полной заводской готовности.

Узлы и элементы:

Чиллера расположены в корпусе и герметично соединены трубопроводами фреонового контура и контура охлаждаемой жидкости. Все гидравлические контуры проходят испытание на герметичность и плотность, при отправке заказчику чиллер заполнен фреоном, контур охлаждаемой жидкости
Осушен и законсервирован.

Управление чиллером осуществляется посредством параметрического электронного блока управления, который спроектирован для обеспечения автоматической работы, поддержания заданных рабочих параметров и защиты от недопустимых режимов эксплуатации. Система автоматики перед отправкой заказчику проходит проверку на наличие неисправностей и работоспособность.

Базовая комплектация:

• компрессор спиральный (количество от 2 до 5)

• испаритель пластинчатый паяный

• встроенный воздушный конденсатор

• фреоновый ресивер

• насос для перекачки охлаждаемой жидкости (NRG 100-200 отдельный гидромодуль)

• буферная ёмкость из пластика (NRG 100-200 отдельный гидромодуль)

• трубопроводная арматура

• фильтр водяной

• кипиа

• электрощит управления с контроллером

• несущая рама с быстросъемными панелями

• комплект документации (паспорт, гидравлическая и электрическая схема, руководство по эксплуатации)

Дополнительные опции чиллера:

Модельный ряд чиллеров имеет стандартное исполнение, однако по желанию заказчика может быть дополнен:

• буферной емкостью из нержавающей стали
• системой долива буферной емкости (автоматическая подпитка)

• насосом внешнего контура
• в уличном исполнении

• выносным гидромодулем

В случае необходимости, мы можем выпускать чиллера под вашей торговой маркой!

ТАБЛИЦА ПОДБОРА ЧИЛЛЕРОВ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ ОТ 55,5 ДО 198 КВТ
Модель Чиллера	Твозд (Δ15К)	5	б	7	8	9	10	11	12	13	14	15
NRG- 55,5	20	46,66	48,64	50,72	52,86	55,1	57,42	59,86	62,38	65	67,72	70,56
	25	43,16	44,98	46,88	48,86	50,92	53,08	55,32	57,бб	60,08	62,б	65,22
	30	59,84	41,52	43,28	45,1	47	48,98	51,06	53,2	55,44	57,78	60,22
	35	36,74	38,28	39,9	41,58	43,32	45,16	47,06	49,04	51,1	53,24	55,5
NRG-б8,0	20	61,62	63,96	бб,4	68,94	71,58	74,3	77,12	80,06	83,1	86,24	89,5
	25	56,2	58,34	60,58	62,9	65,3	67,8	70,4	73,08	75,88	78,78	81,76
	30	51,14	53,12	55,16	57, 28	59,48	61,76	64,14	66,6	69,16	71,82	74,56
	35	46,48	48,28	50,14	52,06	54,08	56,16	58,34	60,58	62,92	65,36	67,88
NRG-79,0	20	68,24	71,04	73,96	77	80,16	83,44	86,86	90,4	94,08	97,9	101,86
	25	62,26	65,36	68,06	70,84	73,76	76,78	79,92	83,2	86,6	90,14	93,8
	30	57,68	60,06	62,52	65,08	67,76	70,54	73,44	76,46	79,58	82,84	86,24
	35	52,92	55,1	57,36	59,7	62,16	64,72	67,38	70,14	73,04	76,04	79 ,1 6
NRG-101,0	20	92,43	95,94	99 ,6	103,41	107,37	111,45	115,68	120,09	124,65	129,36	134,25
	25	84,3	87,51	90,87	94,35	97,95	101,7	105,6	109,62	113,82	118,17	122.,64
	30	76,71	79,68	82,74	85,92	89,22	92,64	96,21	99,9	103,74	107,73	111,84
	35	69,72	72,42	75,21	78,09	81,12	84,24	87,51	90,87	94,38	98,04	101,82
NRG-118,0	20	102,36	106,56	110,94	115,5	120,24	125,16	130.2.9	135,6	141,12	146,85	152,79
	25	93,39	98,04	102,09	106,26	110,64	115,17	119,88	124,8	129,9	135,21	140,7
	30	86,52	90,09	93,78	97,62	101,64	105,81	110,16	114,69	119,37	124,26	129,36
	35	79,38	82,65	86,04	89,55	93,24	97,08	101,07	105,21	109,56	114,06	118,74
NRG-135,0	20	123,24	127,92	132,8

МОДЕЛЬНЫЙ РЯД ЧИЛЛЕРОВ
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ ОТ 55,5 ДО 198 КВТ

Модель Чиллера

Qохл.,
кВт*

№ Потр./К-ра., кВт*

Кол-во Вент.*
Мощн., кВт

Кол-во Насосов• Мощн., квт

Рас-ход, л/мин

На-пор,
м

Габаритные
размеры, ДХШХВ,

мм**

Масса,
кг

Тепло выдел
в окр.
среду,

квт

NRG-

55,5

14,1

3x0,8

1x3,0

9,51

3500х1170х1890

850

73,1

NRG-

68,0

67,88

17,2

3x0,8

1x3,0

11,66

3500х1170х1890

850

89,3

NRG-79,0

79,16

20,5

3x0,8

1x3,0

13,57

3500х1170х1890

850

104,6

NRG-101,0

101,82

25,8

6x0,8

1x4,0*

17,3**

36**

3900х2190х2030

1550**

134,1

NRG-118,0

118,74

30,8

6x0,8

1x4,0*

20,23**

34**

3900х2190х2030

1550**

157,0

NRG-135,0

135,76

34,4

6x0,8

1x4,0*

23,27**

33**

3900х2190х2030

1600**

178,7

NRG-158,0

158,32

41,0

8x0,8

1x7,5**

27,14**

39**

4700х2190х2030

1950**

209,3

NRG-170,0

169,7

42,9

8x0,8

1x7,5**

29,1**

38**

4700х2190х2030

1950**

223,2

NRG-198,0

187,9

51,3

8x0,8

1x7,5**

33,9

37**

4700х2190х2030

1950**

262,7

Встроенный бак, л	ДЛЯ МОДЕЛЕЙ 55,5 - 79,0 = 300	ДЛЯ МОДЕЛЕЙ 101,0 - 198,0 = 500**
Присоединение, дюйм	ДЛЯ МОДЕЛЕЙ 55,5 - 79,0 = 2"	ДЛЯ МОДЕЛЕЙ 101,0 - 198,0 = 3"
* ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ И ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ УКАЗАНА ПРИ ТЕМПЕРАТУРЕ ВЫХОДЯЩЕЙ ВОДЫ +15°С И ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕГО ВОЗДУХА +35°С
ИНФОРМАЦИЯ УКАЗАНА ДЛЯ ВСТРОЕННОГО ГИДРОМОДУЛЯ. В СЛУЧАЕ ВЫНОСНОГО ГИДРОМОДУЛЯ НЕОБХОДИМО ПРОИЗВЕСТИ ПОДБОР ОБОРУДОВАНИЯ ВНИМАНИЕ! В СЛУЧАЕ УЛИЧНОГО ИСПОЛНЕНИЯ РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ НЕЗАМЕРЗАЮЩИЕ ТЕПЛОНОСИТЕЛИ**
