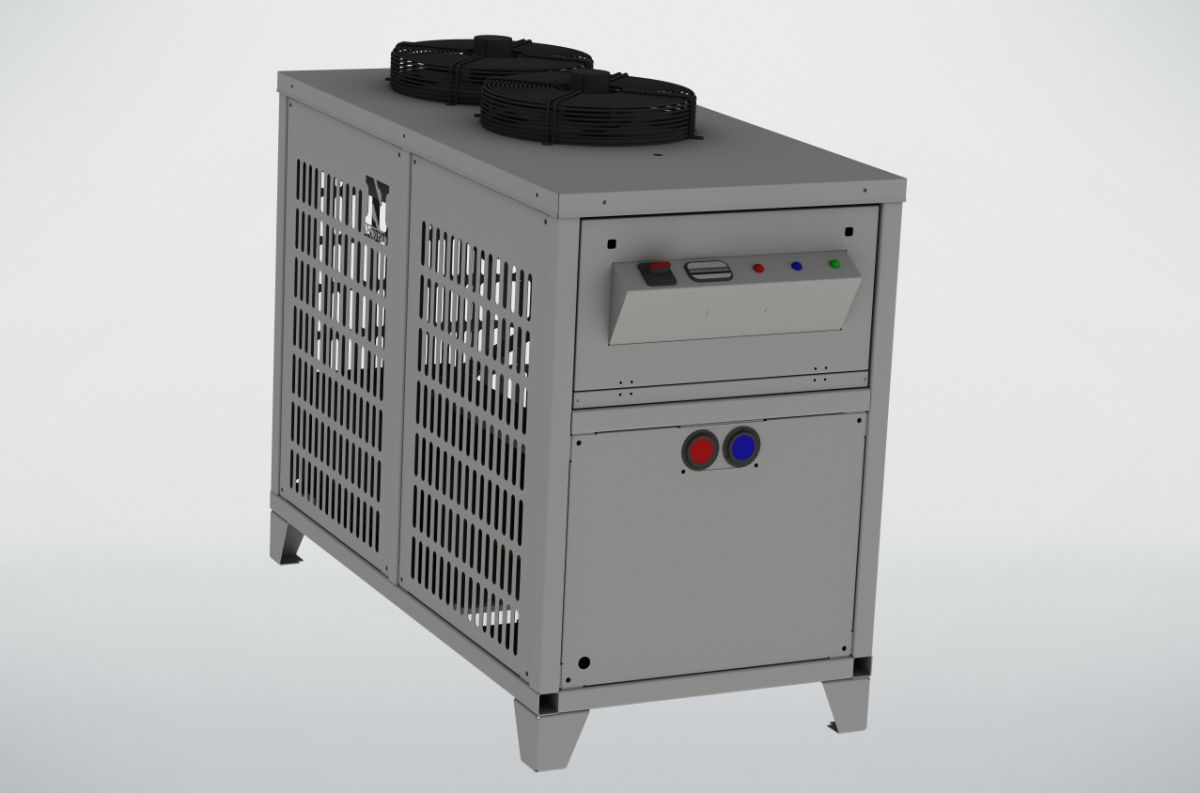

Чиллер NRG-15,0 (ДЕСНА-15,0)

Каталог / Производство / Сборка Чиллеров / Чиллеры малой мощности (Десна) 2,5-51,0 кВт

Характеристики товара

Артикул:

18214

Остаток на складе:

Серия:

NRG

Модель:

ДЕСНА

Производитель:

Норд-СМ

Ширина, мм:

820

Длина, мм:

1670

Высота, мм:

1350

Масса, кг:

510

Q охлаждения *, кВт:

15.1

Потребяемая мощность компрессора*, кВт:

4.14

Количество вентиляторов, мощность*, кВт:

2 х 0,25

Количество насосов, мощность*, кВт:

1 х 0,55

Расход, л/мин:

43.14

Напор, м:

Тепловыделение в окружающую среду, кВт:

20.2

Встроенный бак, л:

100

Присоединение, дюйм:

1ˮ

Наличие:

под заказ

583 237 руб.

Описание
Технические характеристики
Дополнительная Информация
Отзывы

Состав базовой комплектации чиллера:

Конструктивно чиллер представляет собой изделие полной заводской готовности.

Узлы и элементы:

Чиллера расположены в корпусе и герметично соединены трубопроводами фреонового контура и контура охлаждаемой жидкости. Все гидравлические контуры проходят испытание на герметичность и плотность, при отправке заказчику чиллер заполнен фреоном, контур охлаждаемой жидкости
Осушен и законсервирован.

Управление чиллером осуществляется посредством параметрического электронного блока управления, который спроектирован для обеспечения автоматической работы, поддержания заданных рабочих параметров и защиты от недопустимых режимов эксплуатации. Система автоматики перед отправкой заказчику проходит проверку на наличие неисправностей и работоспособность.

Базовая комплектация:

• компрессор (ротационный / спиральный)
• испаритель (пластинчатый / витой)
• встроенный воздушный конденсатор
• фреоновый ресивер
• насос для перекачки охлаждаемой жидкости
• буферная ёмкость из пластика
• трубопроводная арматура
• кипиа
• электронный блок управления
• система поддержания давления кипения
• несущая рама с быстросъемными панелями
• колеса со стопором для мобильности
• фильтр водяной
• комплект документации (паспорт, гидравлическая и электрическая схема, руководство по эксплуатации)

Скачать в .pdf

Дополнительные опции чиллера:

Модельный ряд чиллеров имеет стандартное исполнение, однако по желанию заказчика может быть дополнен:

• буферной емкостью из нержавающей стали
• системой долива буферной емкости (автоматическая подпитка)
• насосом внешнего контура

В случае необходимости, мы можем выпускать чиллера под вашей торговой маркой

ТАБЛИЦА ПОДБОРА ЧИЛЛЕРОВ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ ОТ 2,5 ДО 51 КВТ


Модель Чиллера	ВОДА НА ВЫХОДЕ ИЗ ЧИЛЛЕРА
Модель Чиллера	Конден-сация	5	б	7	8	9	10	11	12	1З	14	15
ДЕСНА· 2,5	35	2,21	2,31	2,41	2,51	2,61	2,71	2,81	2,91	3,01	3,11	3,21
	40	1,99	2,09	2,19	2,29	2,39	2,49	2,59	2,69	2,79	2,89	2,99
	45	1,77	1,87	1,97	2,07	2,17	2,27	2,37	2,47	2,57	2,67	2,77
	50	1,55	1,65	1,75	1,85	1,95	2,05	2,15	2,25	2,35	2,45	2,55
ДЕСНА- 2,9	35	2,52	2,63	2,74	2,85	2,96	3,07	3,18	3,29	3,4	3,51	3,62
	40	2,28	2,39	2,5	2,61	2,72	2,83	2,94	3,05	3,16	3,27	3,38
	45	2,04	2,15	2,26	2,37	2,48	2,59	2,7	2,81	2,92	3,03	3,14
	50	1,8	1,91	2,02	2,13	2,24	2,35	2,46	2,57	2,68	2,79	2,9
ДЕСНА- 4,0	35	3,64	3,78	3,92	4,06	4,2	4,34	4,48	4,62	4,76	4,9	5,04
	40	3,31	3,45	3,59	3,73	3,87	4,01	4,15	4,29	4,43	4,57	4,71
	45	2,98	3,12	3,26	3,4	3,54	3,68	3,82	3,96	4,1	4,24	4,38
	50	2,65	2,79	2,93	3,07	3,21	3,35	3,49	3,63	3,77	3,91	4,05
ДЕСНА- 4,9	35	4,31	4,48	4,65	4,82	4,99	5,16	5,33	5,5	5,67	5,84	6,01
	40	3,94	4,11	4,28	4,45	4,62	4,79	4,96	5,13	5,3	5,47	5,64
	45	3,57	3,74	3,91	4,08	4,25	4,42	4,59	4,76	4,93	5,1	5,27
	50	3,2	3,37	3,54	3,71	3,88	4,05	4,22	4,39	4,56	4,73	4,9
ДЕСНА- 5,5	35	4,73	4,93	5,13	5,33	5,53	5,73	5,93	6,13	6,33	6,53	6,73
	40	4,32	4,52	4,72	4,92	5,12	5,32	5,52	5,72	5,92	6,12	6,32
	45	3,91	4,11	4,31	4,51	4,71	4,91	5,11	5,31	5,51	5,71	5,91
	50	3,5	3,7	3,9	4,1	4,3	4,5	4,7	4,9	5,1	5,3	5,5
ДЕСНА- 6,0	35	5,09	5,32	5,55	5,78	6,01	6,24	6,47	6,7	6,93	7,16	7,39
	40	4,64	4,87	5,1	5,33	5,56	5,79	6,02	6,25	6,48	6,71	6,94
	45	4,19	4,42	4,65	4,88	5,11	5,34	5,57	5,8	6,03	6,26	6,49
	50	3,74	3,97	4,2	4,43	4,66	4,89	5,12	5,35	5,58	5,81	6,04
ДЕСНА· 7,1	35	5,97	6,23	6,49	6,75	7,01	7,27	7,53	7,79	8,05	8,31	8,57
	40	5,48	5,74	6	6,26	6,52	6,78	7,04	7,3	7,56	7,82	8,08
	45	4,99	5,25	5,51	5,77	6,03	6,29	6,55	6,81	7,07	7,33	7,59
	50	4,5	4,76	5,02	5,28	5,54	5,8	6,06	6,32	6,58	6,84	7,1
ДЕСНА- 7,5	35	6,29	6,58	6,87	7,16	7,45	7,74	8,03	8,32	8,61	8,9	9,19

МОДЕЛЬНЫЙ РЯД ЧИЛЛЕРОВ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ ОТ 2,5 ДО 51 КВТ
Модель Чиллера	Qохл., кВт*	№ Потр./К-ра., кВт*	Кол-во Вент.* Мощн., кВт	Кол-во Насосов• Мощн., квт	Рас-ход, л/мин	На-пор, м	Габаритные размеры, ДХШХВ, мм**	Масса, кг	Тепло выдел в окр. среду, квт
ДЕСНА- 2,5	2,55	0,73	1 х 0,25	1x0,37	7,29	33	800х650х900	200	3,4
ДЕСНА- 2,9	2,9	0,83	1 х 0,25	1x0,37	8,29	31	800х650х900	225	3,9
ДЕСНА- 4,0	4,05	1,16	1 х 0,25	1x0,37	11,57	30	800х650х900	240	5,4
ДЕСНА- 4,9	4,9	1,4	1 х 0,25	1x0,37	14,0	29	800х650х900	260	6,6
ДЕСНА- 5,5	5,5	1,57	1 х 0,25	1x0,37	15,71	28	800х650х900	280	7,4
ДЕСНА- 6,0	6,04	1,73	1 х 0,25	1x0,37	17,26	27	800х650х900	300	8,2
ДЕСНА- 7,1	7,1	2,03	2 х 0,14	1x0,55	20,29	30	1300х800х1000	325	9,6
ДЕСНА- 7,5	7,6	2,17	2 х 0,14	1x0,55	21,71	29	1300х800х1000	350	10,2
ДЕСНА- 8,5	8,7	2,49	2 х 0,14	1x0,55	24,86	28	1300х800х1000	375	11,7
ДЕСНА- 10,5	10,84	3,01	2 х 0,25	1x0,55	30,97	26	1300х800х1000	410	14,5
ДЕСНА- 13,0	13,1	3,41	2 х 0,25	1x0,55	37,43	25	1300х800х1000	460	17,3
ДЕСНА- 15,0	15,1	4,14	2 х 0,25	1x0,55	43,14	23	1300х800х1000	510	20,2
ДЕСНА- 16,0	16,34	4,46	2 х 0,25	1x0,55	46,69	30	1300х800х1000	590	21,8
ДЕСНА- 19,5	19 ,85	5,22	2 х 0,25	1x0,55	56,71	27	1300х800х1000	650	26,3
ДЕСНА- 27,5	27,67	7,05	2 х 0,45	1x1,1	79,06	25	1750х930х1000	790	36,4
ДЕСНА- 33,5	33,62	8,54	2 х 0,45	1x1,1	96,06	23	1750х930х1000	835	44,3
ДЕСНА- 39,5	39,47	10,26	2 х 0,45	1x1,1	112,77	21	1750х930х1000	970	52,2
ДЕСНА- 44,0	44,23	11,42	2 х 0,8	1x1,1	125,71	26	2500х1300х1200	1040	58,4
ДЕСНА- 51,0	51,06	12,88	2 х 0,8	1x1,1	145,72	25	2500х1300х1200	1100	67,1

Встроенный бак, л

ДЛЯ МОДЕЛЕЙ 2,5 - 6,0 = 40

ДЛЯ МОДЕЛЕЙ 7,1 - 19,5 = 100

ДЛЯ МОДЕЛЕЙ 27,5 - 51,0 = 200

Присоединение, дюйм

ДЛЯ МОДЕЛЕЙ 2,5 - 6,0 = 1/2"

ДЛЯ МОДЕЛЕЙ 7,1 - 19,5 = 1"

ДЛЯ МОДЕЛЕЙ 27,5 - 51,0 = 1 1/4"

* ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ И ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ УКАЗАНА ПРИ ТЕМПЕРАТУРЕ ВЫХОДЯЩЕЙ ВОДЫ +15°С И ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕГО ВОЗДУХА +35°С

** МАССА УКАЗАНА БЕЗ УЧЁТА ЗАПРАВКИ НАКОПИТЕЛЬНОГО БАКА
