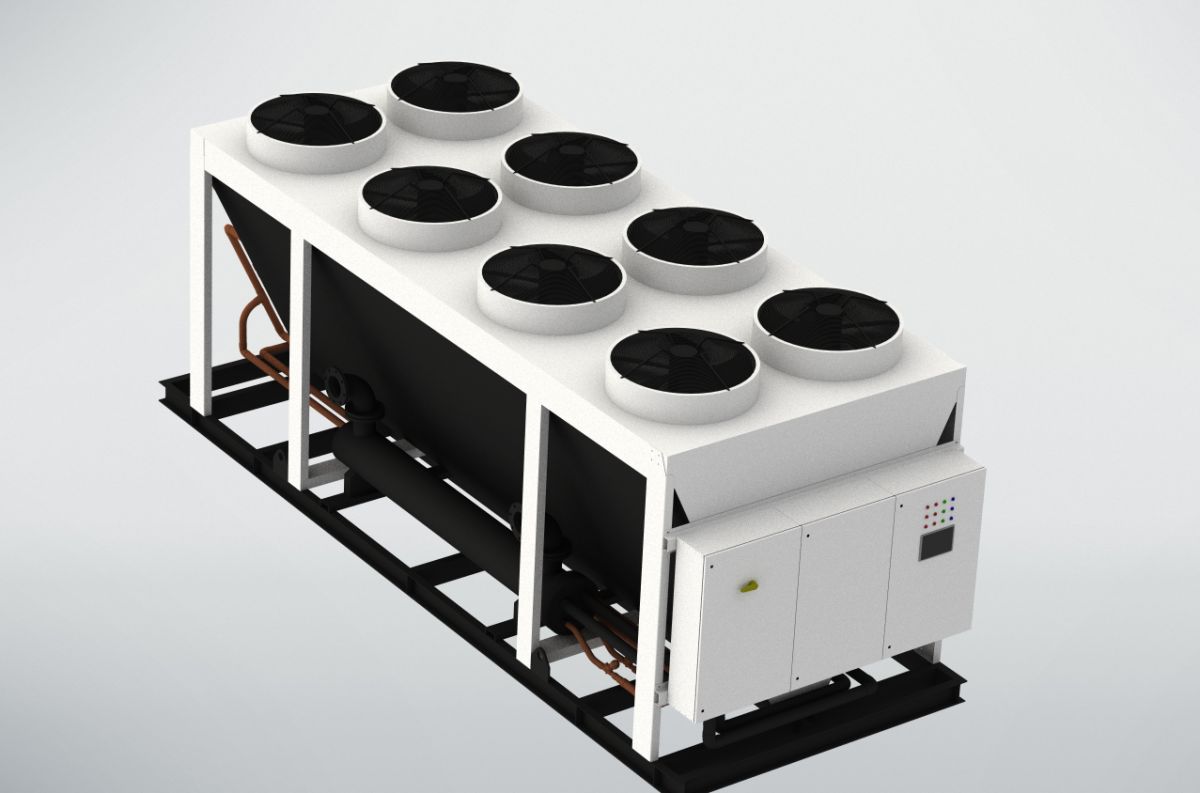

Чиллер NRG-2xSRC-S-463 (NRG-V-463,0)

Каталог / Производство / Сборка Чиллеров / Чиллеры V-образные (NRG-V) 200,0-730,0 кВт

Новинка

Характеристики товара

Артикул:

22891

Остаток на складе:

Серия:

NRG

Модель:

NRG-V

Производитель:

Норд-СМ

Ширина, мм:

2385

Длина, мм:

8000

Высота, мм:

2660

Масса, кг:

6700

Q охлаждения *, кВт:

732,6

Потребяемая мощность компрессора*, кВт:

284,9

Количество вентиляторов, мощность*, кВт:

Наличие:

под заказ

14 761 341 руб.

Описание
Технические характеристики
Размеры
Дополнительная Информация
Отзывы

Состав базовой комплектации чиллера:

Конструктивно чиллер представляет собой изделие полной заводской готовности.

Узлы и элементы:

Чиллера расположены в корпусе и герметично соединены трубопроводами фреонового контура и контура охлаждаемой жидкости. Все гидравлические контуры проходят испытание на герметичность и плотность, при отправке заказчику чиллер заполнен фреоном, контур охлаждаемой жидкости
Осушен и законсервирован.

Управление чиллером осуществляется посредством параметрического электронного блока управления, который спроектирован для обеспечения автоматической работы, поддержания заданных рабочих параметров и защиты от недопустимых режимов эксплуатации. Система автоматики перед отправкой заказчику проходит проверку на наличие неисправностей и работоспособность.

Базовая комплектация:

• компрессор винтовой компактный (количество 1 или 2)
• испаритель кожухотрубный (контуров 1 или 2)
• воздушный конденсатор v-образного исполнения (контуров 1 или 2)
• трубопроводная арматура
• реле протока
• КИПИА
• электрощит управления с контроллером
• несущая рама
• комплект документации (паспорт, гидравлическая и электрическая схема, руководство по эксплуатации)

Скачать в .pdf

Таблица подбора чиллеров
Холодопроизводительность от 200 до 730 квт

Модель
чиллера

Твозд

(15K)

Параметр

Температура выходящей воды

Одноконтурные

NRG-1x

SRC-

S-255

Q, кВт

206

215.1

224.3

233.7

243.3

253.1

Р, кВт

64.9

65.2

65.6

66.5

66.9

Q, кВт

185.8

194.4

203.2

212.1

221.2

230.5

Р, кВт

72.5

72.9

73.3

73.8

74.2

74.7

NRG-1x

SRC

S-285

Q, кВт

229.3

239.3

249.6

260.1

270.8

281.7

Р, кВт

72.4

72.9

73.3

73.8

74.3

Q, кВт

206.8

216.4

226.1

236

246.2

256.5

Р, кВт

80.5

80.9

81.4

81.9

82.4

82.9

NRG-1x

SRC-

S-305

Q, кВт

248.1

259

270.2

281.5

293.1

304.9

Р, кВт

78.1

78.6

79.5

80.1

80.6

Q, кВт

223.9

234.2

244.7

255.5

266.5

277.7

Р, кВт

87.3

87.8

88.3

88.8

89.4

NRG-1x

SRC-

S-353

Q, кВт

295.6

308.6

321.8

335.4

349.1

363.2

Р, кВт

91.8

92.4

92.9

93.5

94.1

94.7

Q, кВт

266.7

279

291.6

304.4

317.5

330.8

Р, кВт

102.7

103.2

103.8

104.5

105.1

105.8

NRG-1x

SRC-

S-413

Q, кВт

330.3

344.8

359.6

374.7

390.1

405.8

Р, кВт

101.7

102.3

102.9

103.6

104.2

104.9

Q, кВт

298

311.7

325.8

340.1

354.7

369.6

Р, кВт

113.7

114.3

115

115.7

116.4

117.1

NRG-1x

SRC-

S-463

Q, кВт

364.3

381

398.2

416

434.3

453.2

Р, кВт

112.2

112.7

113.3

113.8

114.4

115

Q, кВт

334

349.9

366.3

383.2

400.7

418.7

Р, кВт

124.9

125.6

126.2

126.9

127.6

128.3

NRG-1x

SRC-

S-503

Q, кВт

401.5

419.8

438.8

458.4

478.6

499.4

Р, кВт

123.6

124.2

124.8

125.5

126.1

126.8

Q, кВт

368

385.5

403.6

422.3

441.6

461.4

Р, кВт

137.6

138.4

139.1

139.8

140.6

141.4

NRG-1x

SRC-

S-553

Q, кВт

428.6

448.2

468.5

489.4

511

533.1

Р, кВт

132

132.6

133.3

133.9

134.6

135.3

Q, кВт

392.9

411.6

430.9

450.9

471.4

492.6

Р, кВт

147

147.7

148.5

149.3

150.1

150.9

Модель
чиллера

Двухконтурные

NRG-2x

SRC-

S-285

Q, кВт

458.6

478.6

499.2

520.2

541.6

563.4

Р, кВт

144

144.8

145.8

146.6

147.6

148.6

Q, кВт

413.6

432.8

452.2

472

492.4

513

Р, кВт

161

161.8

162.8

163.8

164.8

165.8

NRG-2x

SRC-

S-305

Дополнительные опции агрегата

МШ - Малошумное Исполнение

Установка шумоизоляционного кожуха компрессорного отсека

Дополнительные опции управления

ПШУ - Установка нагревателя в шкаф управления
Данное решение необходимо для обеспечения исправной работы системы. Электромеханических компонентов. Актуально в случае эксплуатации агрегата при низких окружающих температурах

ВД - Установка выносного дисплея

Данное решение обеспечивает возможность контролировать рабочие параметры, не открывая щит управления

В случае необходимости, мы можем выпускать чиллера под вашей торговой маркой

Модельный ряд чиллеров холодопроизводительность

от 200 до 730 кВт

Модель чиллера	Q охл., кВт*	Рэл., кВт**	Подсоед. по водопр., мм	Расход, Куб.м/ч*	Гидр. сопр. испарит, кПа	Колич. вентил. конденс.	Габар. разм., ДХШХВ, мм**	Масса, кг***
Одноконтурные
NRG- 1xSRC- S-255	203,2	79,9	Ду 100	34.8	41	4	З700х 2З85х 2660	2900
NRG- 1xSRC- S-285	226,1	88,0	Ду 100	38.8	43	4	З700х 2З85х 2660	3100
NRG- 1xSRC- S-305	244,7	97,5	Ду 125	41.9	25	4	З700х 2З85х 2660	3200
NRG-1xSRC- S-353	291,6	116,8	Ду 125	50.0	30	4	З700х 2З85х 2660	3400
NRG-1xSRC- S-413	325,8	124,8	Ду 125	55.9	37	6	5100х 2З85х 2660	3900
NRG-1xSRC- S-463	366,3	140,0	Ду 150	62.8	25	6	5100х 2З85х 2660	4100
NRG-1xSRC- S-503	403,6	158,6	Ду 150	69.2	27	6	5100х 2З85х 2660	4400
NRG-1xSRC- S-553	430,9	168,0	Ду 150	73.9	31	6	5100х 2З85х 2660	4600
Двухконтурные
NRG-2xSRC- S-285	452,2	182,3	Ду 150	77,6	34	8	6500х 2З85х 2660	5200
NRG-2xSRC- S-305	489,4	195,0	Ду 150	83,8	39	8	6500х 2З85х 2660	5400
NRG-2xSRC- S-353	583,2	233,6	Ду200	100	34	8	6500х 2З85х 2660	5800
NRG-2xSRC- S-413	651,6	253,0	Ду200	111,8	42	10	8000х 2З85х 2660	6400
NRG-2xSRC- S-463	732,6	284,9	Ду200	125,6	51	10	8000х 2З85х 2660	6700

* Холодопроизводительность и расход указаны для режима: R407C, +2 кипение, +50 конденсация, хладоноситель - вода +12/+7
Для выбора чиллера на другие температуры воды просьба пользоваться таблицей подбора
** Потребляемая мощность указана с учетом вентиляторов конденсатора
*** Вес указан ориентировочно
