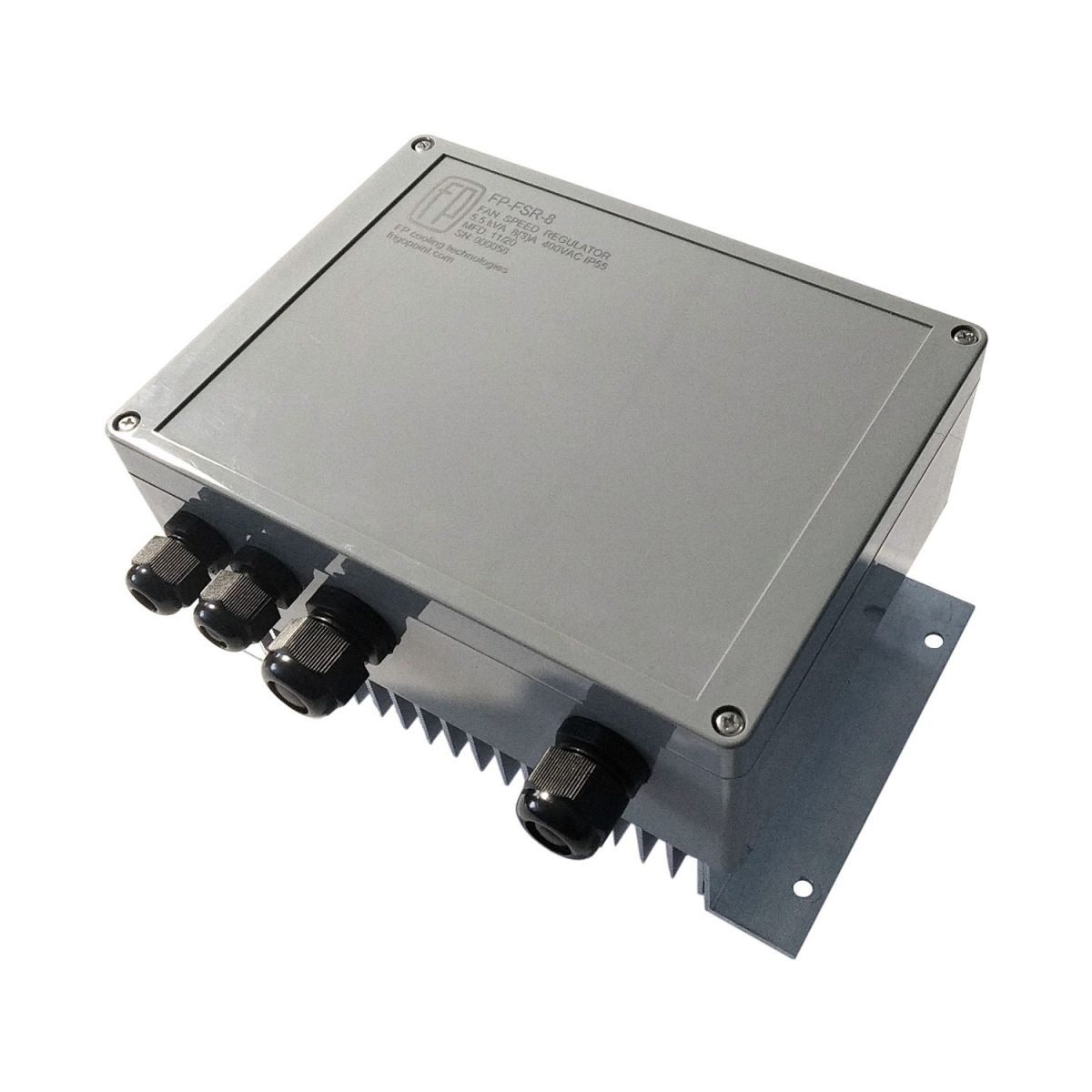

Регулятор скорости вращения FP-FSR-8

Каталог / Приборы управления и контроля / Регуляторы

Характеристики товара

Артикул:

14673

Остаток на складе:

Наличие:

в наличии

30 217 руб.

Описание
Технические характеристики

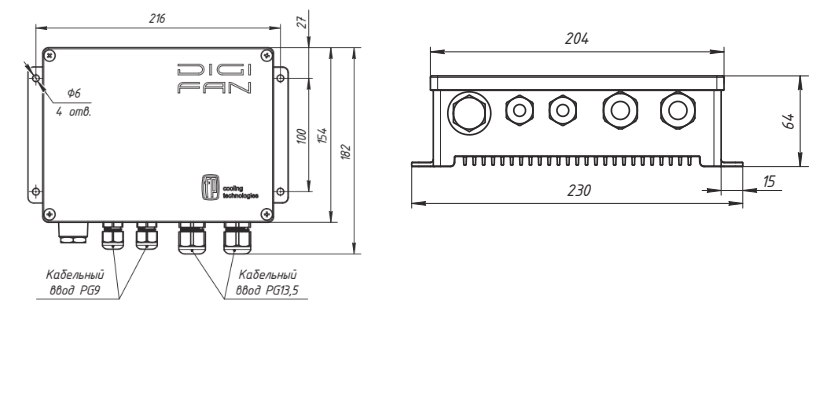

Размеры
Дополнительная Информация
Отзывы

Регулятор скорости вращения вентиляторов FP-FSR-8 предназначен для установки на холодильные агрегаты с целью поддержания заданного уровня давления конденсации в системе путем изменения скорости вращения вентиляторов конденсатора за счет регулирования напряжения. Устройство является ведомым, управление происходит на ведущем устройстве. В устройстве предусмотрены унифицированные входные сигналы 0...10В и 4...20 мА, цифровые входы дистанционного включения и аварии, а также аварийное реле.

Регулятор FSR-8 работает по принципу изменения выходного напряжения (обрезания фазы) в соответствии с входным сигналом. Регулятор имеет 2 варианта входного сигнала: 4...20 мА, 0...10 В. Источник входного сигнала задается переключателем DIP-1. Регулятор имеет 2 режима работы в зависимости от положения DIP-2.

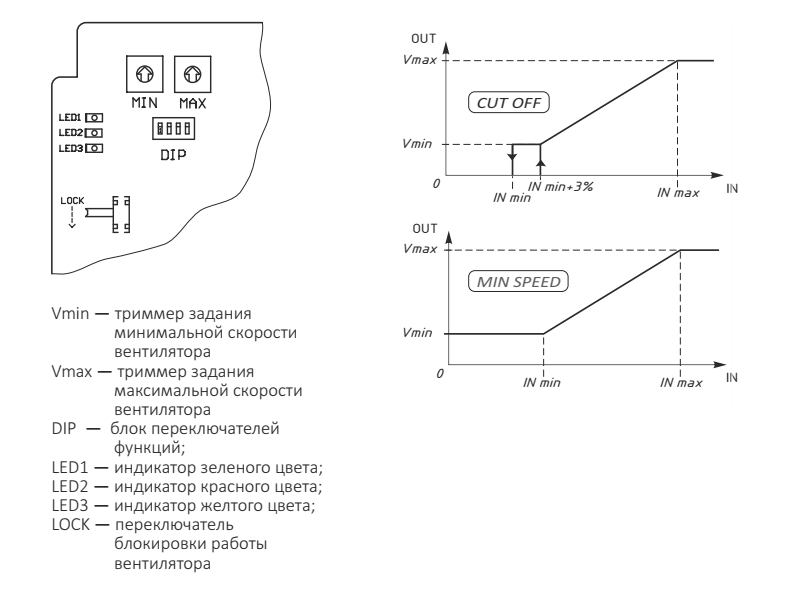

DIP-2 = 0. Режим CUT OFF. В этом режиме (см. рис.) скорость вращения вентилятора пропорциональна входному сигналу во всем диапазоне, от минимальной Vmin до максимальной Vmax скорости. Регулирование выключается, когда уровень входного сигнала достиг минимального значения INmin. Регулирование включается, когда уровень входного сигнала поднялся до значения INmin+3%. DIP-2 = on. Режим MIN SPEED. В этом режиме (см. рис.) скорость вращения вентилятора пропорциональна входному сигналу во всем диапазоне, от минимальной Vmin до максимальной Vmax скорости. При снижении входного сигнала до минимального значения INmin и ниже регулирование не выключается, а продолжает работать на скорости Vmin.

Вне зависимости от режима работы регулирование выключается (OUT=0), если:

DI1 разомкнут — дистанционное выключение;
DI2 разомкнут — произошла внешняя авария (перегрев двигателя);
<--LOCK выключен — регулирование заблокировано;
произошел перекос фаз.

Регулятор имеет функцию подхвата. DIP-0 = off — подхват отключен. DIP-3 = 1 — подхват включен. В этом случае при пуске регулирования выходной сигнал имеет значение OUT=100% в течение 5 секунд, а затем включается пропорциональное входному сигналу регулирование. Подхват может быть плавным (DIP-4=1). При этом значение выхода плавно увеличивается от 0 до 100 % пропорционально времени подхвата.
